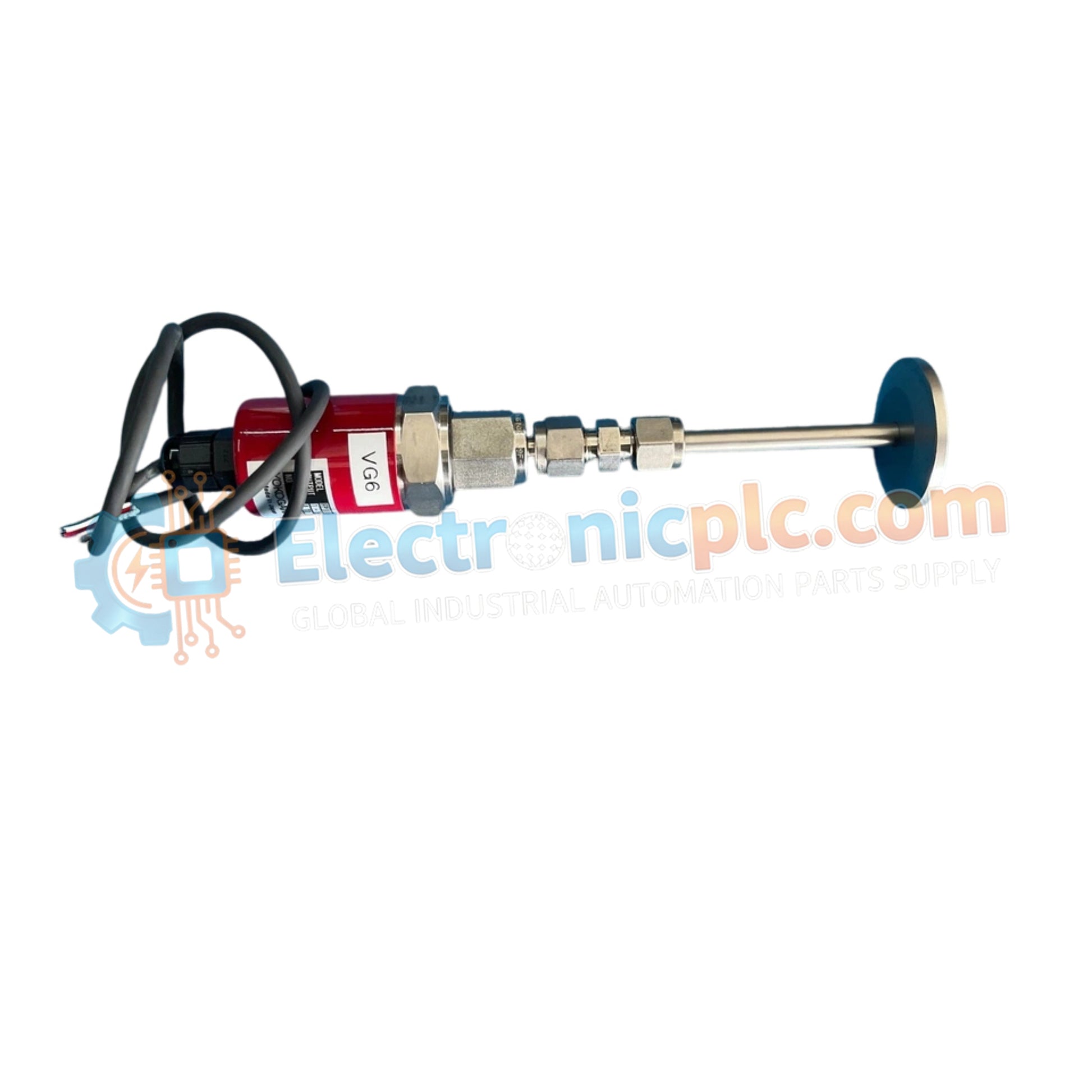

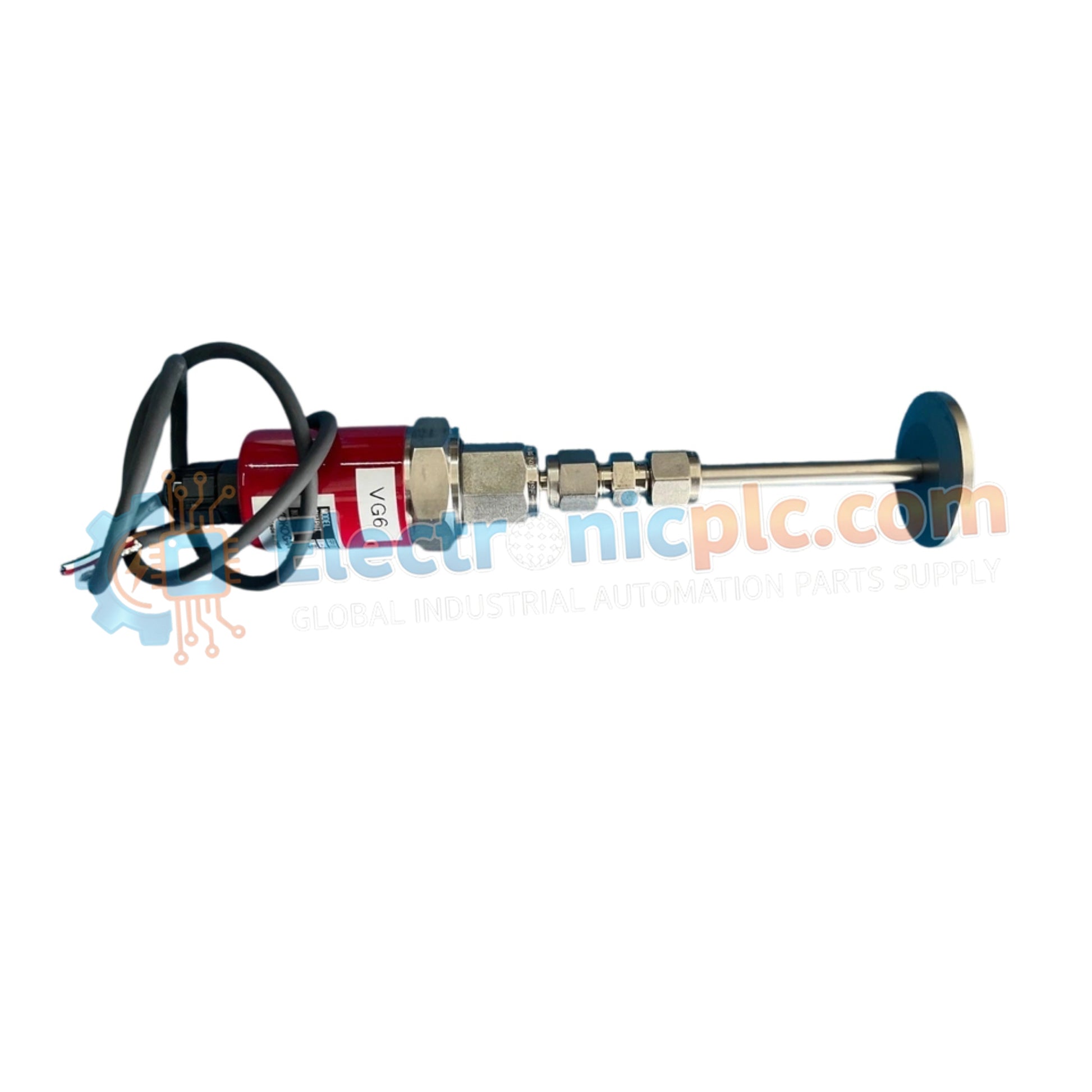

Configurado para el monitoreo de presión de precisión en sistemas de automatización industrial, el Yokogawa FP101-M31-CN0A*B (Sensor de presión FP101-M31-CN0A*B) proporciona una ejecución directa de señal física a través de un lazo analógico.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Conectividad e integración de control de procesos

El FP101-M31-CN0A*B utiliza tecnología de micromecanizado de silicio para proporcionar datos de presión estables dentro de las arquitecturas de control de procesos. La electrónica del sensor está diseñada para soportar la integración del protocolo de lazo HART de 4-20 mA, lo que garantiza que las variables de proceso precisas se transmitan con capacidad de diagnóstico digital. El diseño del transductor interno presenta aislamiento de canal a canal del entorno del proceso, protegiendo el manómetro de la deriva térmica y los picos de presión. Además, la unidad incorpora mecanismos de compensación de unión fría cuando es necesario para mantener la precisión en todo el rango de temperatura de funcionamiento, lo que garantiza una alta estabilidad en entornos exigentes de instrumentación de campo.

Preguntas frecuentes

P: ¿Se puede utilizar el FP101-M31-CN0A*B en atmósferas explosivas?

R: Se requiere la verificación de la etiqueta de certificación de la unidad específica. Los modelos estándar suelen estar diseñados para uso industrial general; asegúrese de cumplir con los requisitos locales de zonificación de áreas peligrosas antes de la instalación.

P: ¿Cómo se mantiene la calibración del punto cero en este sensor de presión?

R: El sensor emplea un diseño interno de silicio resonante que minimiza la deriva a largo plazo. Se deben realizar comprobaciones de calibración periódicas utilizando un calibrador de presión certificado para verificar la salida con respecto a la línea base de 4-20 mA.

Pautas de instalación en campo

1. Asegúrese de que la conexión del proceso esté libre de residuos o contaminantes antes de montar el sensor para evitar la obstrucción del puerto de presión.
2. Utilice un sellador de roscas o juntas adecuados y compatibles con el fluido del proceso para garantizar una conexión a prueba de fugas en el rango de presión nominal.
3. Termine la señal de salida de 4-20 mA utilizando un cableado de par trenzado blindado; conecte el blindaje a un único punto de tierra común para minimizar la interferencia electromagnética.
4. Verifique que la temperatura ambiente en el sitio de instalación no exceda el límite de funcionamiento de -40 °C a +85 °C.
5. Asegure la unidad utilizando los puntos de montaje de proceso designados para evitar que la vibración mecánica afecte la integridad de la medición de presión.
