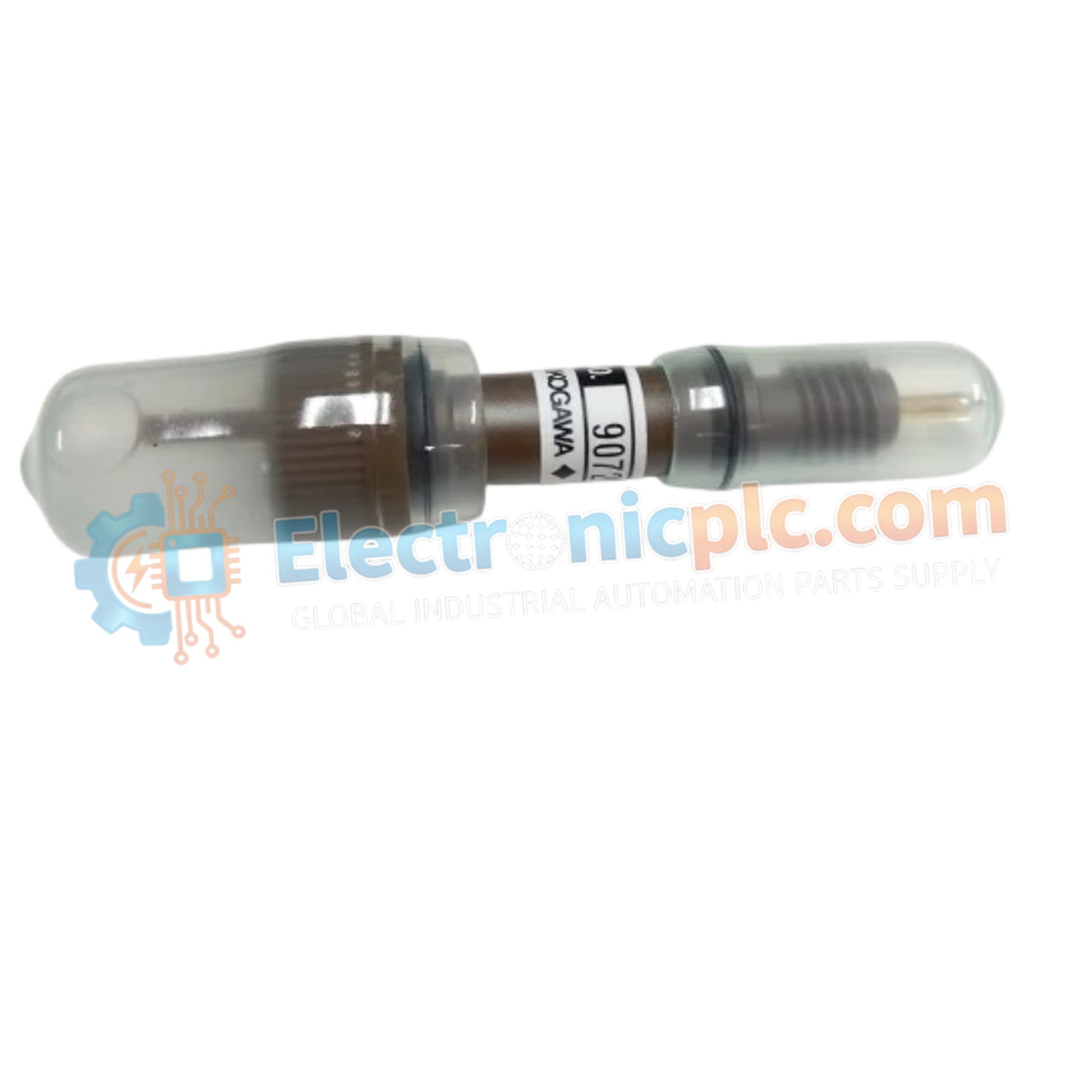

El YOKOGAWA K9142TN, también catalogado como el Conjunto de Unión K9142TN, funciona como un componente de hardware dedicado para facilitar el flujo de iones entre el electrodo de referencia y el medio de proceso dentro de los sistemas industriales de medición de pH.

Especificaciones de hardware

Conectividad electroquímica de control de procesos

El K9142TN sirve como interfaz crítica en la detección electroquímica de pH, manteniendo el potencial de unión líquida necesario para señales de milivoltios estables. Al proporcionar un camino conductivo controlado entre el electrolito de referencia y la muestra, el conjunto minimiza el ruido de medición y la posible deriva. Este componente es esencial para mantener la linealidad de la señal de salida, que posteriormente es convertida por el transmisor en una señal de protocolo de bucle HART estándar de 4-20 mA para el monitoreo del proceso.

Preguntas frecuentes

P: ¿El K9142TN es compatible con todos los sensores de pH de Yokogawa?

R: El K9142TN está diseñado específicamente para ser compatible con las series de sensores PH8ERP, PH8EFP y PH8EHP. Se requiere la verificación del tipo de cuerpo del sensor para asegurar un sellado físico e iónico adecuado.

P: ¿Cómo minimiza el diseño del conjunto de unión el error de medición?

R: La unión está diseñada para mantener un puente iónico estable de baja resistencia que resiste la polarización. Al minimizar el potencial de asimetría en la unión, reduce la deriva de la línea base comúnmente asociada con la química fluctuante del proceso.

Pautas de instalación en campo

• Asegúrese de que el conjunto de unión esté correctamente asentado dentro del cuerpo del sensor para evitar fugas del electrolito de referencia, lo que puede provocar una rápida degradación de la medición.
• Verifique que la superficie de la unión esté libre de contaminantes físicos o precipitados del proceso antes de la instalación, ya que estos pueden impedir el flujo de iones y aumentar la impedancia.
• Después de la instalación, realice una calibración de pendiente y desplazamiento utilizando tampones de pH estándar para confirmar que la unión está funcionando dentro de los rangos de milivoltios especificados.
• Si la medición de pH presenta tiempos de respuesta lentos, inspeccione la unión en busca de incrustaciones superficiales o cristalización de sal, lo que puede requerir limpieza o el reemplazo inmediato del componente.
• Siempre manipule el conjunto con cuidado para evitar tensiones mecánicas en la matriz de unión, ya que las microfracturas pueden introducir potenciales de referencia inestables.
