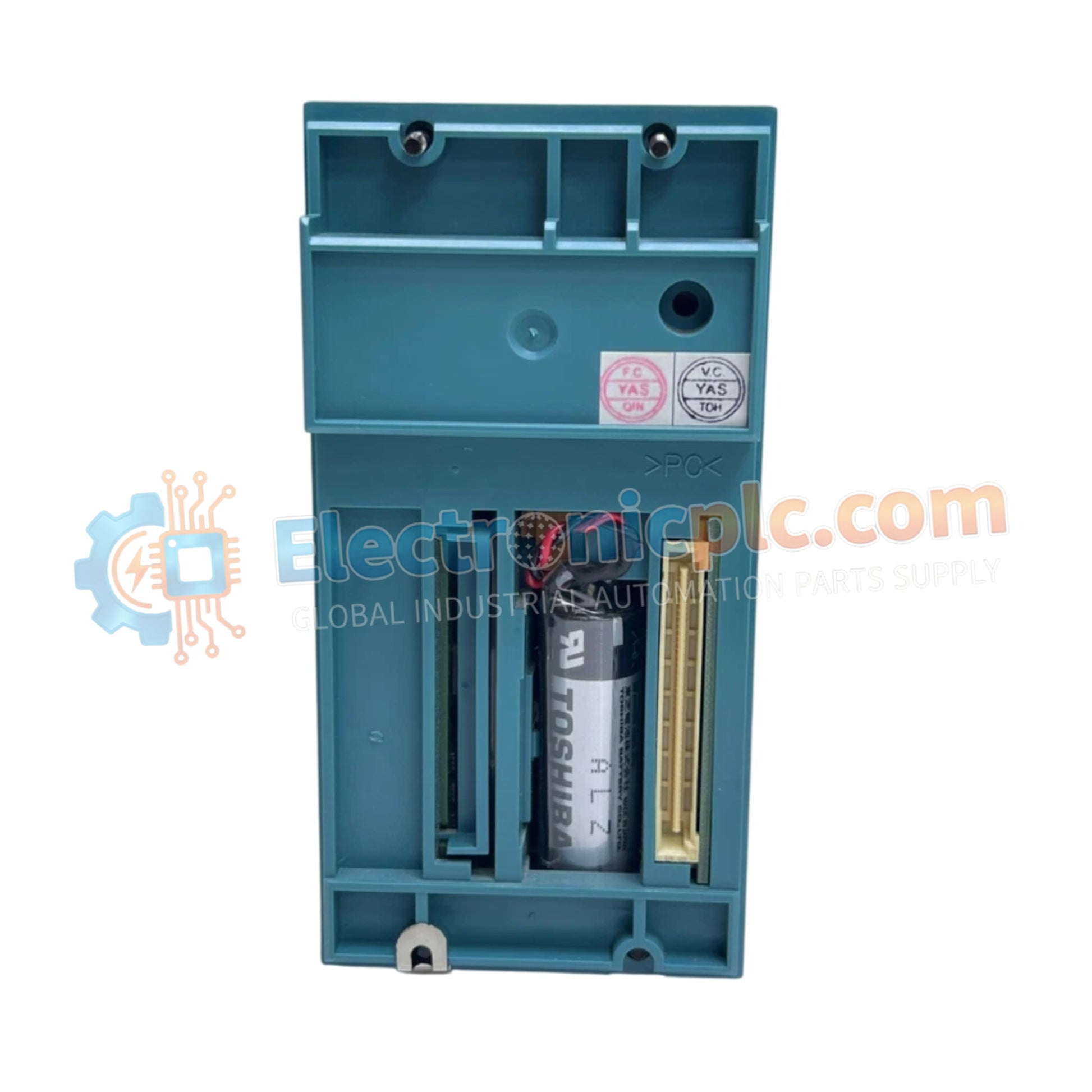

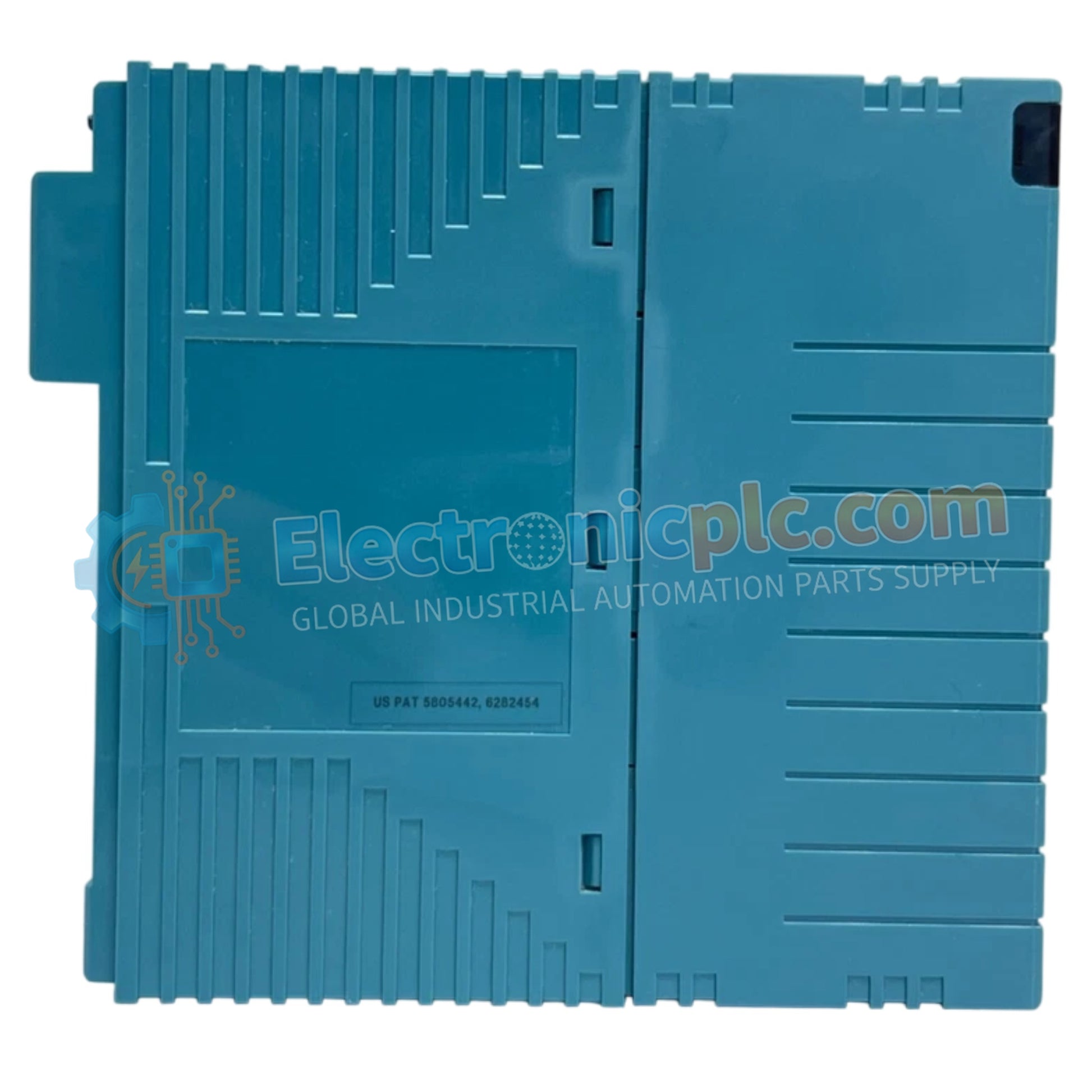

Configurado para una lógica de control autónomo y adquisición remota de datos en plataformas FCN-RTU, el YOKOGAWA NFCP050-S05 (Módulo de CPU NFCP050) proporciona una ejecución física/eléctrica directa de control determinista de alta velocidad y tareas de comunicación.

Especificaciones de Hardware

Conectividad de Red Determinista PLC/DCS

El NFCP050-S05 aprovecha la velocidad de comunicación del bus de la placa posterior de alta velocidad para gestionar el escalado de densidad de E/S integrado en el nodo FCN-RTU. El módulo de CPU actúa como el controlador determinista principal, ejecutando programas lógicos IEC 61131-3 y aplicaciones basadas en Java dentro de un entorno de ejecución en tiempo real. Para garantizar el determinismo de la red, el módulo admite el entramado de datos Modbus optimizado y el sondeo interno del bus, manteniendo la coherencia de la comunicación en los dispositivos interconectados a nivel de campo incluso durante las condiciones de carga máxima del procesador.

Preguntas Frecuentes (FAQ)

P: ¿Cuáles son los requisitos de integridad de la memoria para el NFCP050-S05?

R: El módulo utiliza una memoria principal habilitada para ECC de 128 MB para proporcionar detección y corrección de errores automatizadas para datos de control críticos. Verifique siempre que se mantenga la compatibilidad del firmware flash durante las actualizaciones de software para garantizar que la integridad de la asignación de memoria se mantenga estable.

P: ¿Cómo se actualiza el firmware en este módulo?

R: Las actualizaciones de firmware deben ejecutarse a través de la interfaz dedicada de la herramienta de ingeniería. Asegúrese de que el módulo esté en estado fuera de línea o de mantenimiento antes de iniciar una secuencia de flash para evitar la corrupción de datos o una detención involuntaria de la lógica de control.

Guías de Instalación en Campo

• Montaje: Instale el módulo en la ranura de la placa posterior FCN-RTU, asegurándose de que la guía de alineación física esté acoplada. Asegure el módulo utilizando el mecanismo de bloqueo integrado para mantener una conexión de baja impedancia a los rieles de alimentación y comunicación de la placa posterior.
• Cableado: Conecte los puntos DI, DO, AI, AO y PI integrados a los terminales del lado de campo utilizando cableado de par trenzado blindado. Mantenga la segregación entre los bucles de señal analógica y los circuitos de conmutación digital para minimizar la diafonía.
• Fuente de Alimentación: Verifique que la fuente de alimentación de 5 V CC esté regulada dentro del rango de tolerancia de ±5%. El rizado excesivo o las caídas de voltaje pueden provocar inestabilidad en el procesador SH-4A de 256 MHz y el controlador de memoria interno.
• Conexión a Tierra: Conecte el chasis de la RTU a una tierra de baja resistencia. Esta conexión es necesaria para el cumplimiento de EMC y para proporcionar una ruta de retorno para los circuitos de protección contra sobretensiones, blindando los canales de E/S sensibles del ruido eléctrico inducido por el campo.
