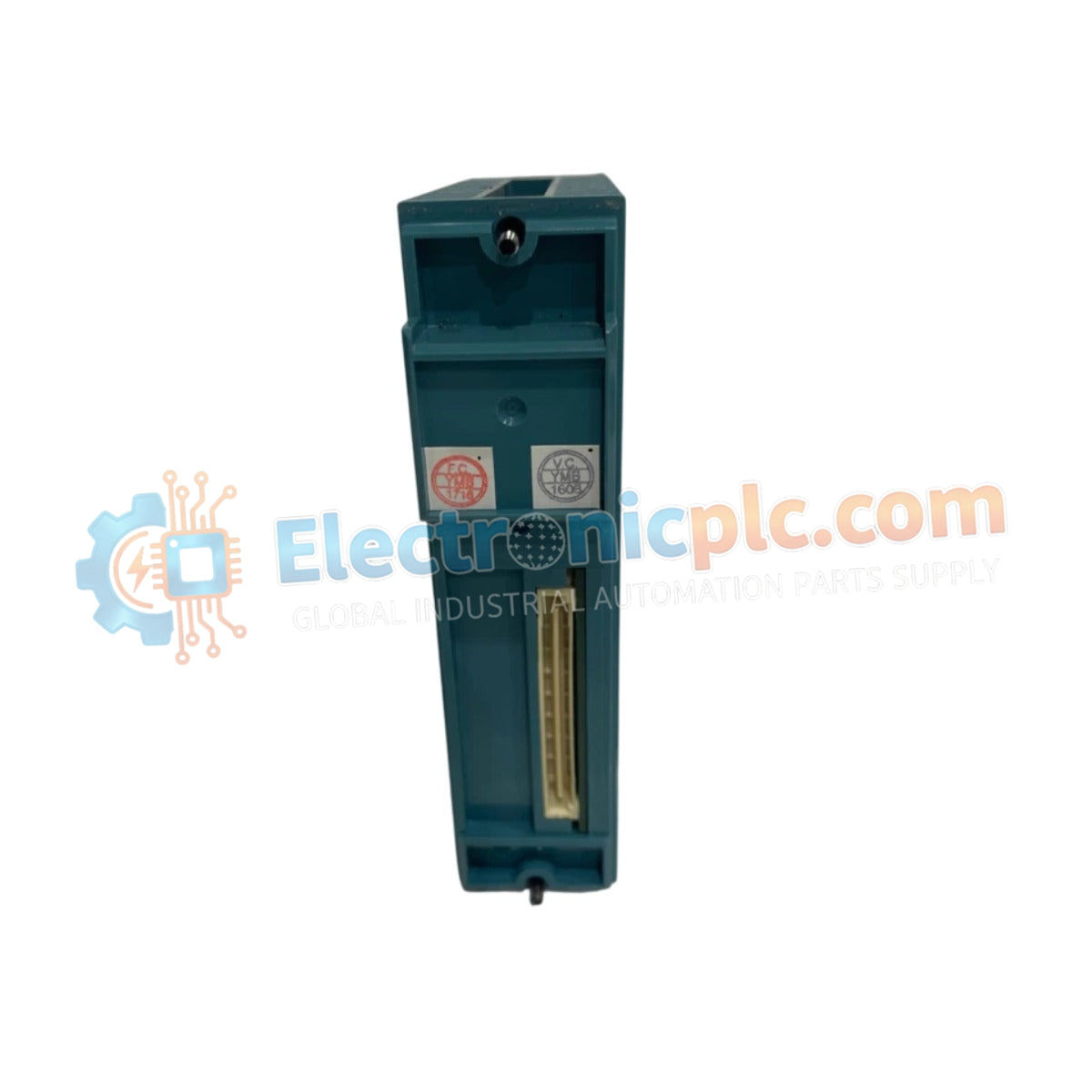

Configurado para la adquisición de señales digitales de alta densidad en redes de control STARDOM, el Yokogawa NFDV151-P10/CCC01 (Módulo de Entrada Digital NFDV151-P10) proporciona una ejecución eléctrica directa de monitoreo de estado lógico aislado de 32 canales.

Especificaciones del hardware

Control de procesos y aislamiento de señales

El módulo utiliza aislamiento galvánico para proporcionar protección de 2 kV CA entre las señales de campo de entrada y el backplane interno del sistema. Esta arquitectura evita que el ruido de modo común y las corrientes de bucle de tierra se propaguen al controlador autónomo FCN. La protección contra sobretensiones integrada se implementa en cada uno de los 32 canales, proporcionando supresión de transitorios de voltaje para la instrumentación de campo. La circuitería admite la detección determinista de entrada con un ciclo máximo de 25 Hz para entradas de botón, lo que garantiza la coherencia de los datos para la ejecución lógica sensible al tiempo.

Preguntas frecuentes (FAQ)

P: ¿Este módulo es capaz de manejar configuraciones de entrada tanto de tipo sumidero (sink) como de tipo fuente (source)?

R: Sí, el NFDV151-P10/CCC01 está diseñado para admitir ambos tipos de entrada, de tipo sumidero y de tipo fuente, lo que ofrece flexibilidad para diferentes estándares de cableado de dispositivos de campo sin necesidad de modificaciones de hardware.

P: ¿Cuál es la clasificación de aislamiento entre los grupos comunes de canales?

R: El módulo proporciona una tensión de aislamiento de 500 V CA entre los segmentos comunes, que se agrupan cada 16 canales para mantener la integridad de la segmentación.

Guías de instalación en campo

1. Asegúrese de que el sistema de control esté apagado antes de insertar el módulo en la ranura de la unidad base FCN.
2. Al utilizar bloques de terminales de abrazadera de presión, pele los cables a exactamente 11 mm para asegurar un contacto adecuado y resistencia a la extracción.
3. Para el cableado, adhiera al rango de 0.5–2 mm² (AWG 20–14); exceder este diámetro puede comprometer la integridad estructural del bloque de terminales.
4. Verifique que el cableado de campo proporcione un nivel de voltaje de APAGADO de <= 5.0 VCC para evitar lecturas de estado lógico falso alto.
5. Asegúrese de que el ambiente del gabinete se mantenga dentro del rango de humedad sin condensación del 5% al 95% de HR para evitar la acumulación de humedad interna en la superficie de la PCB.
