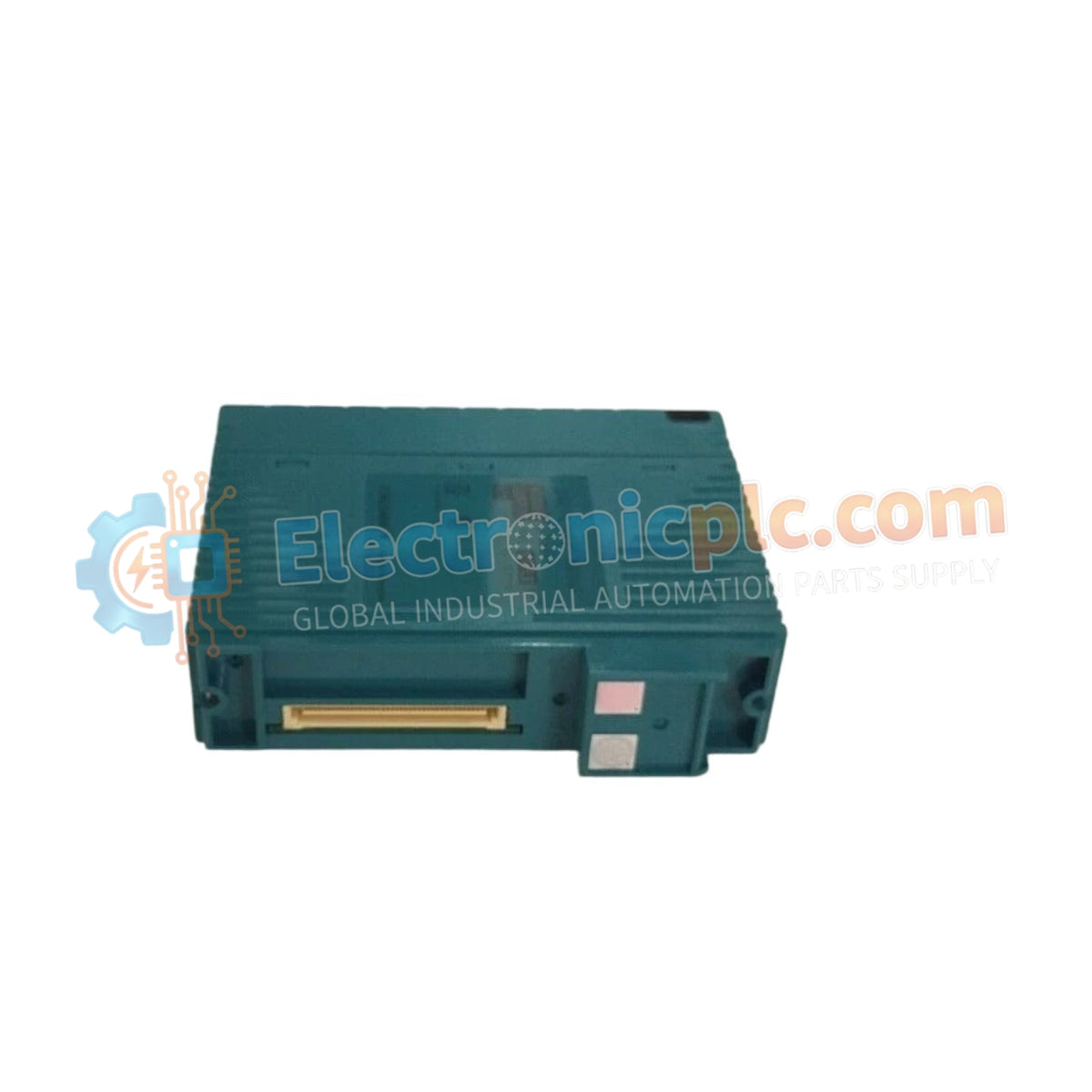

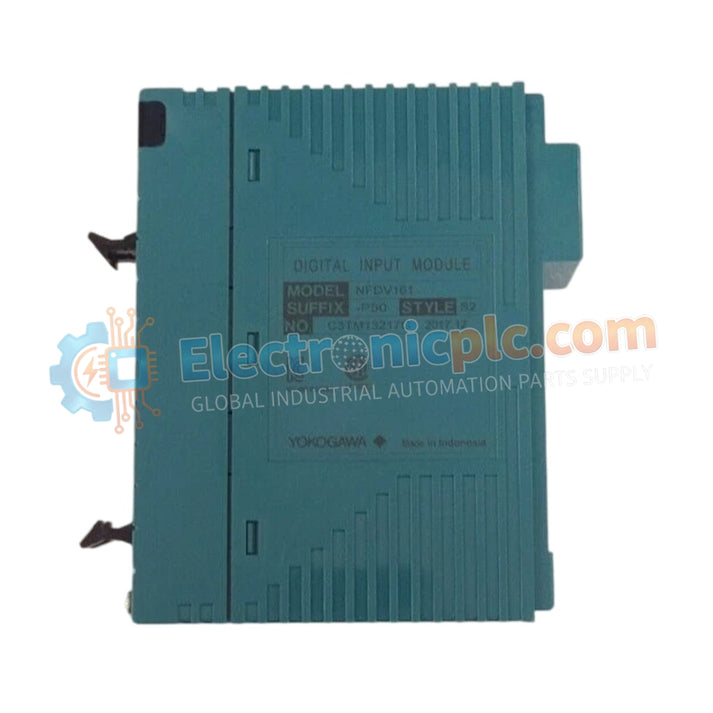

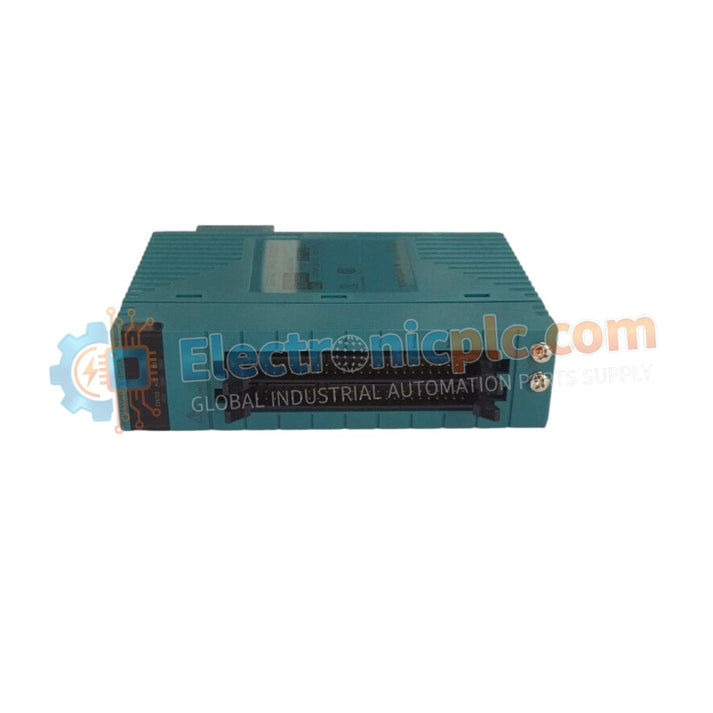

Configurado para la adquisición de señales discretas de alta densidad en plataformas de red DCS, el YOKOGAWA NFDV161-P50 (módulo de entrada digital NFDV161-P50) proporciona ejecución física/eléctrica directa para la monitorización de estado y las secuencias de interbloqueo.

Especificaciones de hardware

Integración de señal de control de procesos

El módulo garantiza la integridad de la señal mediante un aislamiento integral de canal a canal, lo que evita la propagación de ruido en modo común entre entradas discretas. La arquitectura del circuito es compatible con las interfaces estándar de bucle de proceso de 24 VCC, lo que garantiza umbrales de tensión compatibles para la monitorización de contactos de interruptores de campo. Al utilizar acoplamiento óptico dedicado para cada canal de entrada, el módulo mantiene la estabilidad operativa en entornos de alta interferencia electromagnética, característicos de las instalaciones de control de procesos a gran escala.

Preguntas frecuentes

P: ¿El NFDV161-P50 admite el intercambio en caliente durante el funcionamiento activo del sistema?

R: Sí, la arquitectura de hardware está diseñada para admitir la inserción y extracción en caliente dentro de un backplane alimentado, siempre que se sigan los protocolos de seguridad específicos del gabinete DCS.

P: ¿Cuál es la corriente máxima por canal durante la transición del estado de la señal?

R: Cada canal tiene una limitación de corriente de 10 mA para garantizar la compatibilidad con interruptores de límite de campo estándar y entradas de contacto seco, al mismo tiempo que se mantiene una baja disipación de calor.

Pautas de instalación en campo

1. Asegúrese de que el bastidor de montaje esté desenergizado o de que el sistema esté en estado de mantenimiento antes de insertar el módulo.
2. Verifique que los pines del conector del backplane estén libres de residuos u oxidación para mantener la continuidad eléctrica.
3. Fije el módulo utilizando el mecanismo de bloqueo integrado en la placa frontal para garantizar la estabilidad física contra la vibración del gabinete.
4. Dirija los cables de señal de campo a través de conductos dedicados, manteniendo una distancia mínima de 10 cm de los conductos de alimentación de alta tensión para minimizar la diafonía.
5. Aplique una conexión a tierra de blindaje adecuada en el punto de entrada del bloque de terminales para mantener la integridad de la compatibilidad electromagnética de los bucles de entrada.
