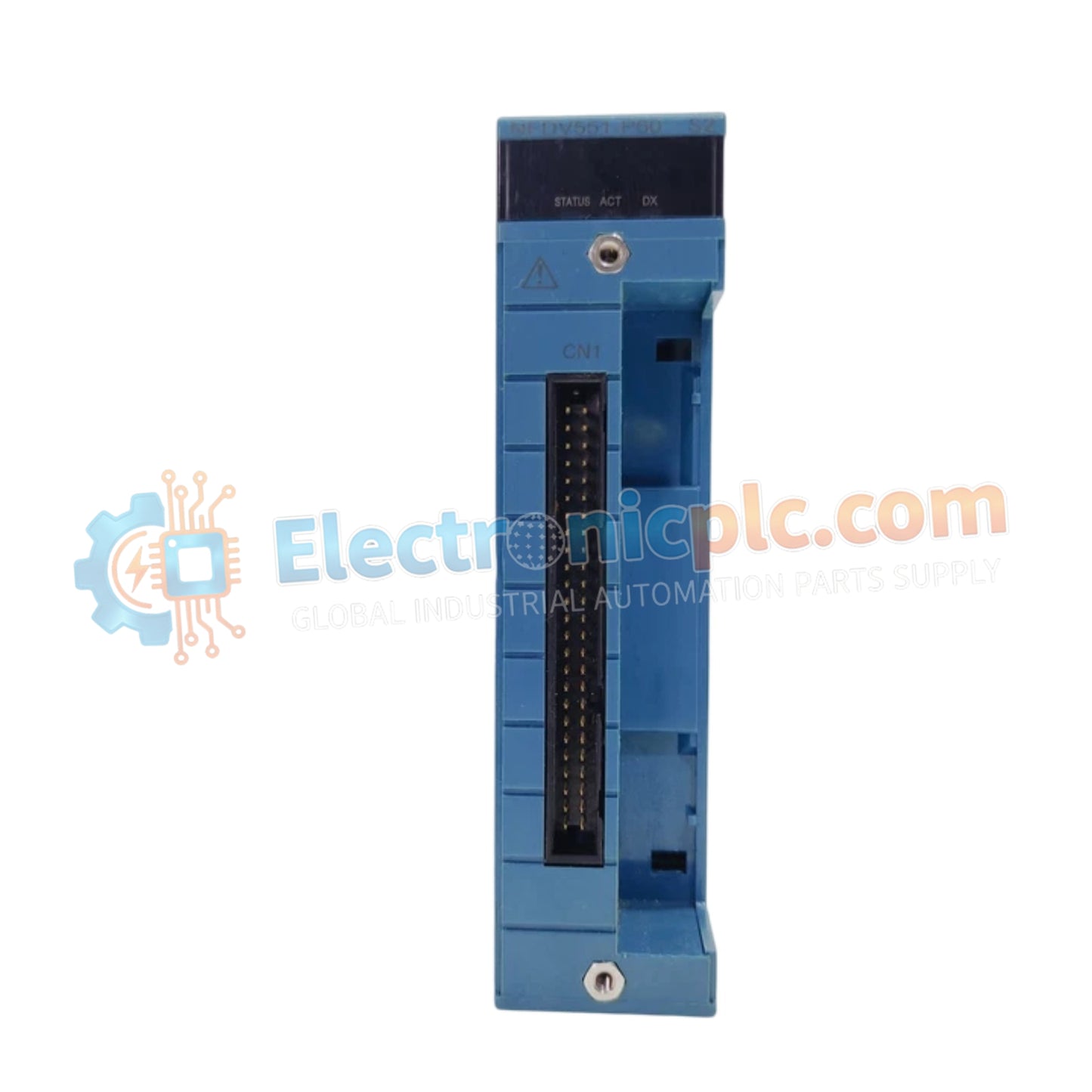

El YOKOGAWA NFDV551-P60/D5S00, también catalogado como Módulo de Salida Digital NFDV551, funciona como un componente de hardware dedicado para la ejecución de señales discretas dentro de las plataformas de red STARDOM.

Especificaciones de hardware

Aislamiento galvánico y ejecución de estado a prueba de fallos

El NFDV551-P60/D5S00 integra aislamiento galvánico para separar los circuitos de carga del lado del campo de la lógica interna del backplane. Esta topología de aislamiento evita que el ruido eléctrico de los actuadores, relés o válvulas conectados se propague de nuevo al bus del controlador STARDOM. El módulo está diseñado para una ejecución determinista de estados a prueba de fallos, asegurando que, en caso de pérdida de comunicación del controlador o falla interna, los canales de salida pasen a un estado predefinido para evitar excursiones de proceso.

Preguntas frecuentes

P: ¿Este módulo admite el intercambio en caliente bajo carga?

R: El intercambio en caliente solo está permitido cuando la alimentación del bucle de campo está desconectada. Intentar extraer o insertar el módulo mientras el voltaje de carga de 24 V CC está activo puede causar arcos en los pines del conector, lo que lleva a una degradación prematura del contacto.

P: ¿Cuál es el requisito máximo de supresión de carga inductiva para las válvulas conectadas?

R: Se deben instalar diodos de retorno externos o dispositivos de supresión de sobretensiones en cargas inductivas (como válvulas solenoides) para evitar que los voltajes de retroceso inductivo excedan la clasificación de salida de 24 V CC del módulo.

Pautas de instalación en campo

1. Verifique que la alimentación del backplane esté apagada antes de insertar el módulo en la ranura designada.
2. Alinee el módulo con los rieles guía del rack STARDOM y presione hasta que la palanca de bloqueo haga clic, asegurando una conexión segura al bus del backplane.
3. Termine el cableado al bloque de terminales de campo de acuerdo con el diagrama de cableado proporcionado, utilizando cables multifilares blindados para mantener la integridad EMI.
4. Asegúrese de que la línea de retorno común para la carga de 24 V CC tenga un tamaño adecuado para manejar la corriente acumulada de los canales activos.
5. Confirme que los indicadores LED del panel frontal del módulo muestren un estado operativo saludable después de iniciar la comunicación con el controlador.
