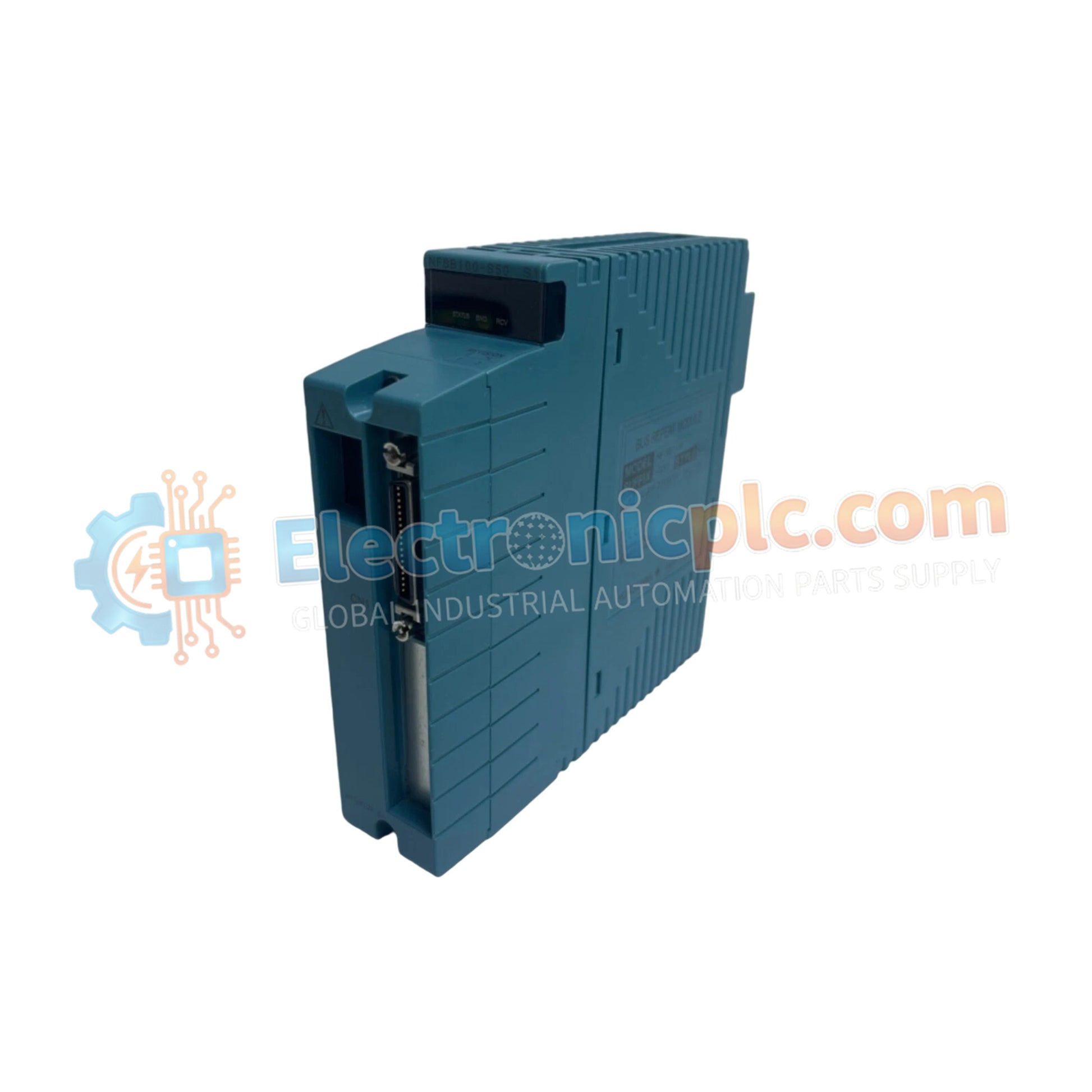

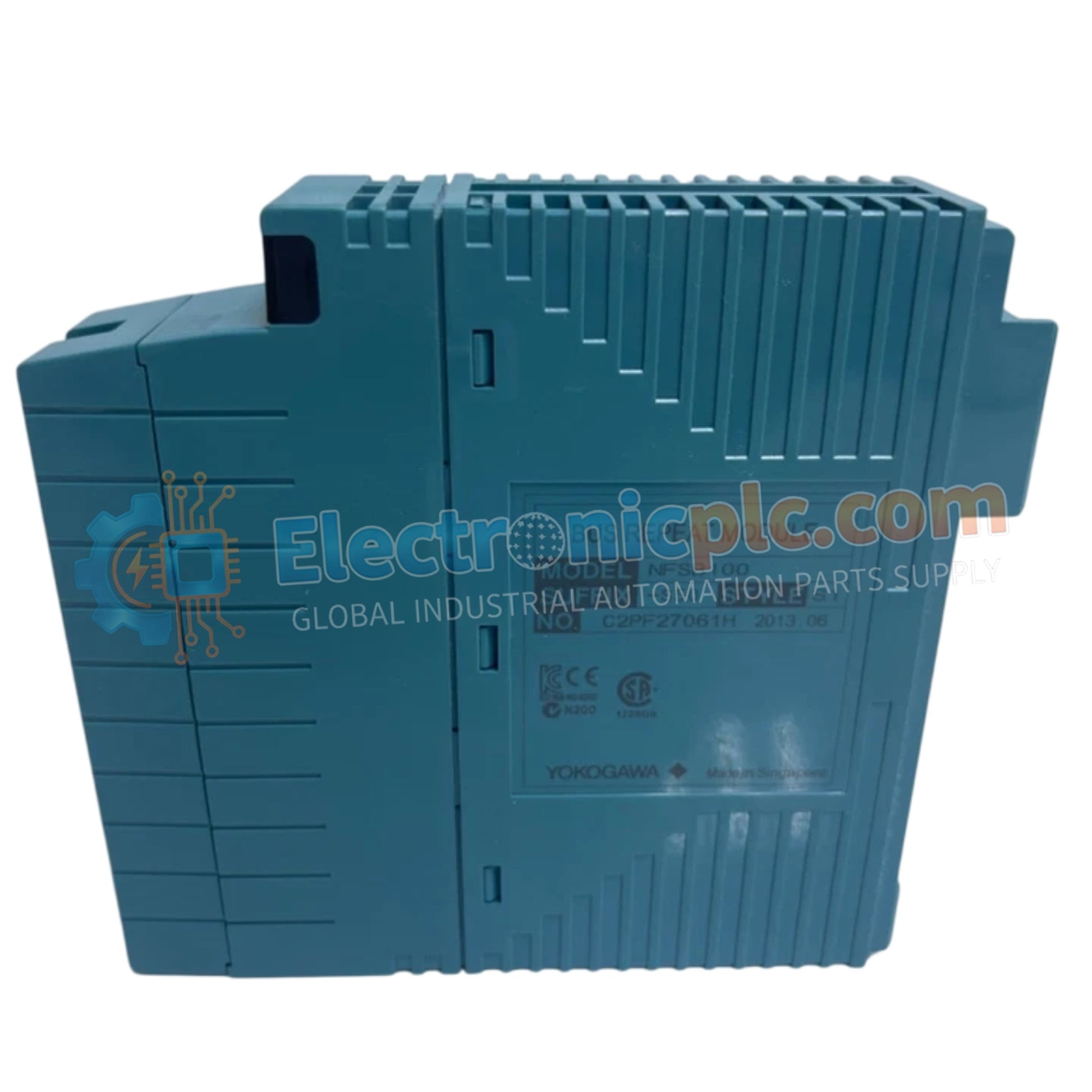

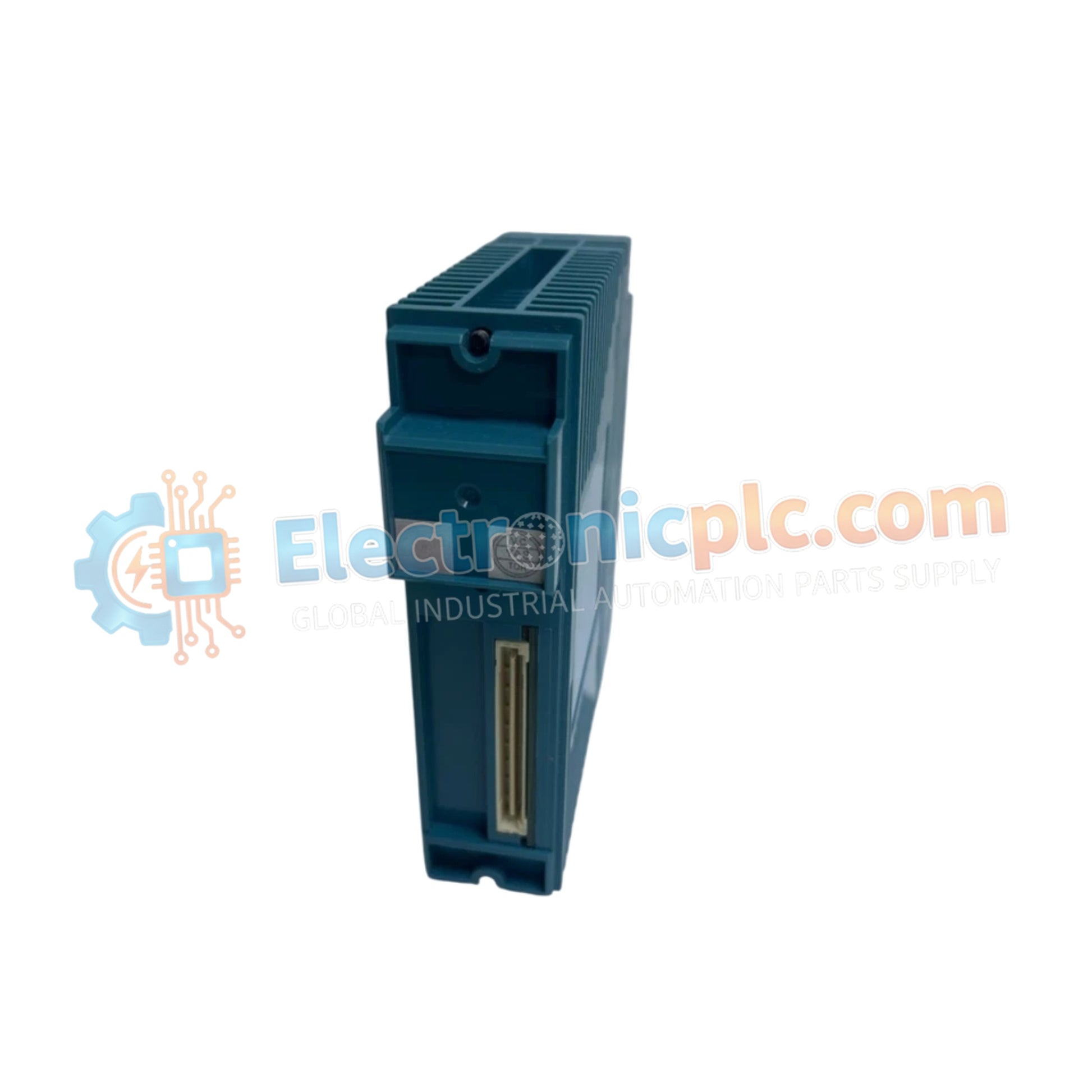

Configurado para la extensión de señales en plataformas de control distribuido, el YOKOGAWA NFSB100-S50/SBT01 (Módulo Repetidor de Bus NFSB100) proporciona ejecución física/eléctrica directa. Este componente de hardware sirve como interfaz principal para extender la arquitectura interna del bus SB, facilitando la transmisión de datos determinística y de alta velocidad entre estaciones de control y nodos de E/S remotos en instalaciones industriales extensas.

Desglose de Sufijos y Matriz de Modelos

• NFSB100: Identificador del modelo base para el módulo repetidor de bus SB.
• -S50: Variante de configuración de hardware que indica especificaciones de rendimiento estándar.
• SBT01: Subsufijo para las especificaciones de terminal y conectividad dentro del marco de la interfaz de bus.

Especificaciones de Hardware

Comunicación Industrial y Redundancia del Sistema

El NFSB100-S50/SBT01 está diseñado para mantener la integridad de la señal en distancias de cableado extendidas, mitigando la atenuación y los riesgos de ruido inherentes a las topologías de bus de largo recorrido. El módulo admite configuraciones dúplex, lo que permite una conmutación por error sin interrupciones en arquitecturas de bus SB redundantes. Al actuar como repetidor de señal, garantiza que la estación de control maestra mantenga una comunicación sincronizada con los subnodos remotos, preservando la temporización determinística necesaria para la automatización crítica de seguridad y procesos.

Preguntas Frecuentes

P: ¿El NFSB100-S50/SBT01 requiere terminadores de bus específicos al final del segmento extendido?

R: Sí, la terminación correcta del bus es fundamental para evitar reflejos de señal que podrían provocar pérdida de paquetes o errores de comunicación; consulte el manual técnico para conocer los valores de resistencia adecuados para el bus SB.

P: ¿Se puede reemplazar este módulo en caliente mientras el bus de control principal está activo?

R: En configuraciones dúplex, el módulo se puede reemplazar mientras el sistema está en línea; sin embargo, asegúrese de que el módulo redundante esté manejando activamente la carga del bus antes de retirar físicamente la unidad defectuosa.

Pautas de Instalación en Campo

• Verifique la estabilidad de la fuente de alimentación de 24 VCC antes de la instalación para evitar fluctuaciones en las etapas de procesamiento de señal internas del repetidor.
• Asegúrese de que el módulo esté firmemente sujeto al riel DIN para mitigar el impacto de la vibración mecánica en la integridad del contacto del bus.
• Mantenga la separación entre el cableado del bus SB y las líneas de alimentación de alto voltaje para minimizar la interferencia electromagnética que podría afectar la calidad de la señal.
• Utilice cableado de par trenzado blindado para todas las extensiones de bus y termine los blindajes en los puntos de tierra comunes designados en el armario de control.
• Confirme que los LED de estado "Bus Activo" y "Redundancia OK" estén encendidos después de la instalación para verificar la sincronización adecuada con la estación de control.
