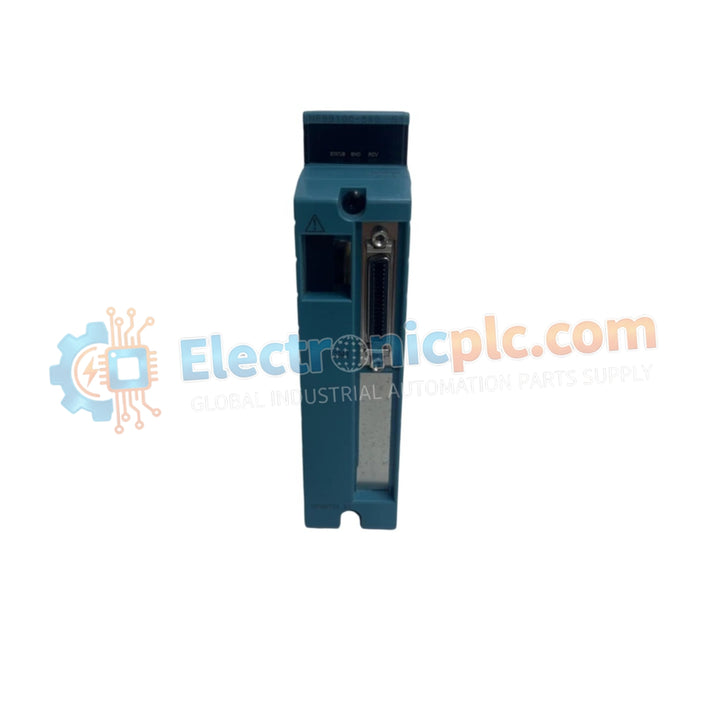

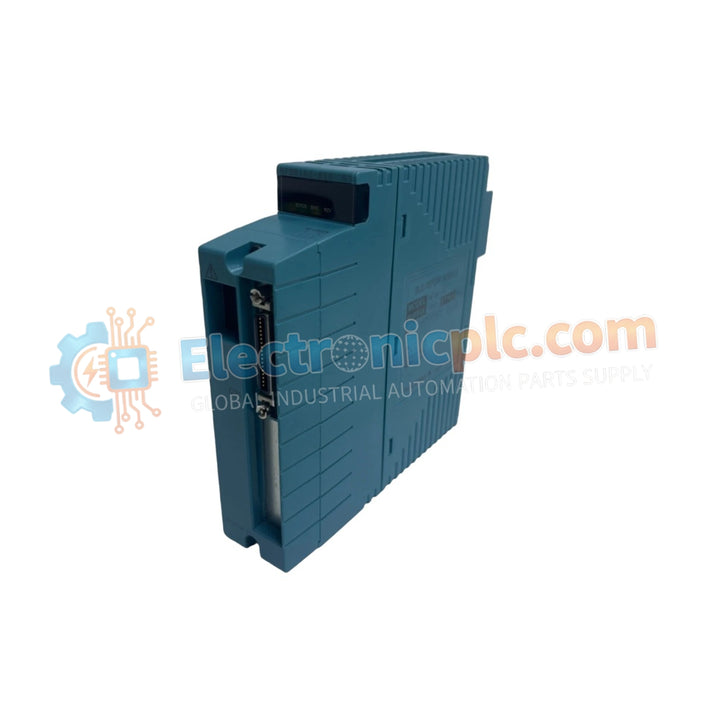

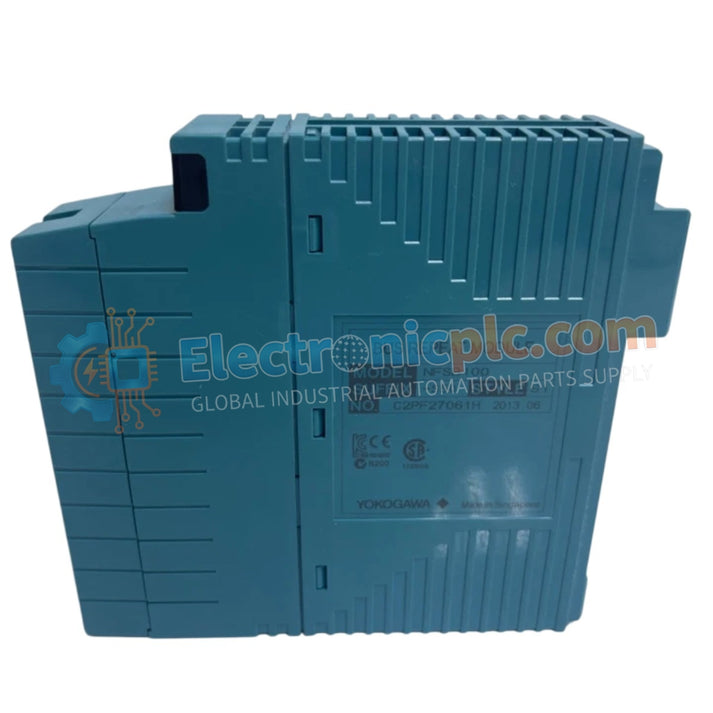

El YOKOGAWA NFSB100-S50/SBT02 (NFSB100) funciona como un módulo repetidor de bus de alta velocidad dentro de las arquitecturas de control industrial. Está diseñado para extender la distancia física y mantener la integridad de la señal del bus SB, asegurando un intercambio de datos determinista entre los controladores y los nodos de E/S remotos.

Desglose de sufijos y matriz de modelos

El NFSB100-S50/SBT02 utiliza una matriz de configuración específica para su implementación:

• -S50: Identifica la configuración estándar de la interfaz repetidora de bus de alta velocidad.
• SBT02: Denota el nivel de revisión específico y el estilo de terminal base, lo que garantiza la compatibilidad con el cableado y el hardware de montaje estandarizados de Yokogawa utilizados en STARDOM y plataformas de automatización relacionadas.

Especificaciones de hardware

Regeneración y transmisión de señales del bus SB

El módulo NFSB100 es necesario para mantener la relación señal/ruido en sistemas donde el bus SB debe atravesar grandes diseños de gabinetes o abarcar múltiples carcasas. Realiza una regeneración activa de la señal, actuando eficazmente como un repetidor para compensar las pérdidas de transmisión y las interferencias electromagnéticas. Al admitir configuraciones dúplex, el módulo proporciona una ruta tolerante a fallos para los datos críticos del proceso, lo que garantiza que la comunicación permanezca activa incluso en caso de un fallo de enlace único.

Preguntas frecuentes

P: ¿Se puede utilizar el NFSB100-S50/SBT02 en una configuración simplex?

R: Si bien el módulo admite configuraciones dúplex para requisitos de alta disponibilidad, también se puede utilizar en configuraciones simplex. Consulte siempre la documentación específica del sistema para asegurarse de que la configuración de terminación del bus sea correcta para la topología elegida.

P: ¿Es este módulo compatible con los racks de expansión STARDOM estándar?

R: Sí. El NFSB100 está diseñado específicamente para su integración en arquitecturas de controladores STARDOM. Facilita la expansión del bus SB de alta velocidad a racks distantes, siempre que la longitud acumulada no exceda los máximos definidos por el protocolo.

Directrices de instalación en campo

1. Montaje en carril DIN: Fije el NFSB100 a un carril DIN de 35 mm con conexión a tierra. Asegúrese de que la pestaña de bloqueo mecánico esté acoplada para proporcionar una ruta de baja resistencia para la conexión a tierra del chasis, lo cual es necesario para la supresión de EMI/RFI.
2. Cableado de señal: Utilice cableado de par trenzado blindado para las conexiones del bus SB. Mantenga una separación mínima de 300 mm de las líneas de alimentación de alta tensión y los cables de salida del VFD para evitar el ruido inducido en las líneas de datos.
3. Terminación de alimentación: Asegúrese de que la fuente de alimentación de 24 VCC esté correctamente fusionada a nivel de la fuente para proteger el módulo de condiciones de sobrecorriente. Vuelva a comprobar la polaridad antes de energizar el módulo.
4. Espacio térmico: Mantenga un espacio mínimo de 50 mm por encima y por debajo del módulo para permitir una refrigeración por convección adecuada. Esto garantiza que el módulo permanezca dentro de su rango de temperatura de funcionamiento nominal de 0 °C a 55 °C durante cargas de comunicación intensas.
