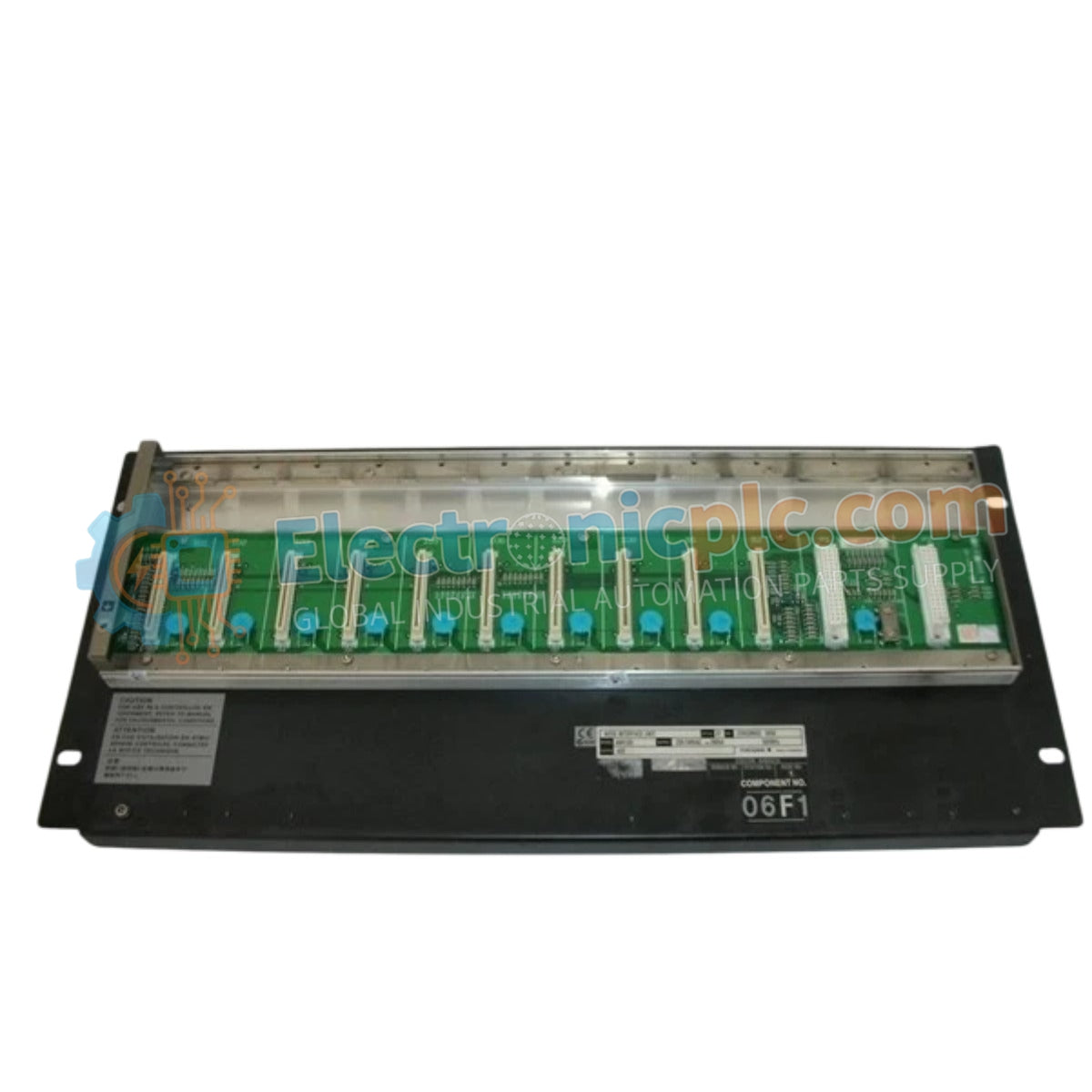

Configurada para arquitecturas de control de alta disponibilidad en plataformas CENTUM VP, la Yokogawa ANR10D-420 (Unidad de Interfaz de Nodo ANR10D-420) proporciona una ejecución física directa de la comunicación del bus ER de doble redundancia.

Especificaciones de Hardware

Arquitectura de Interfaz de Nodo y Redundancia

El ANR10D-420 actúa como la interfaz de nodo principal, facilitando el intercambio de señales determinista a través de la red de bus ER. Al implementar una estrategia de comunicación de doble redundancia, la unidad garantiza la integridad continua de los datos incluso en caso de una falla en una sola ruta. La lógica interna de procesamiento del bus está optimizada para la sincronización de alta velocidad, manteniendo bucles de control sensibles al tiempo en nodos de E/S distribuidos. El diseño del chasis soporta una disipación térmica eficiente, lo que permite un funcionamiento fiable dentro del rango de temperatura especificado de -20 °C a 70 °C.

Preguntas Frecuentes (FAQ)

P: ¿Puede el ANR10D-420 operar con alimentación de CA y CC simultáneamente?

R: El módulo está diseñado para aceptar rangos de entrada definidos de 100-120 VCA o 24 VCC; verifique los requisitos de energía específicos del sitio de instalación, ya que la operación simultánea de doble fuente puede requerir una configuración específica del sistema.

P: ¿Cuál es la función principal del bus ER en el sistema CENTUM VP?

R: El bus ER sirve como la espina dorsal de alta fiabilidad para conectar interfaces de nodos remotos, asegurando una comunicación determinista y redundante entre la estación de control y los módulos de E/S de campo.

Pautas de Instalación en Campo

1. Asegúrese de que el rack de 19 pulgadas esté estructuralmente clasificado para soportar el peso del chasis ANR10D-420.
2. Asegure la unidad utilizando tornillos M5 x 4 y los accesorios de aislamiento proporcionados para evitar posibles bucles de tierra e interferencias entre el chasis y el rack.
3. Verifique que todas las conexiones de la fuente de alimentación estén correctamente terminadas antes de aplicar energía a la unidad.
4. Encamine los cables del bus ER a través de bandejas de cables separadas para evitar interferencias electromagnéticas de las líneas de control de alto voltaje.
5. Verifique el espacio de enfriamiento alrededor de los paneles frontal y trasero para soportar la disipación de calor, especialmente cuando opere cerca del límite superior de 70 °C.
