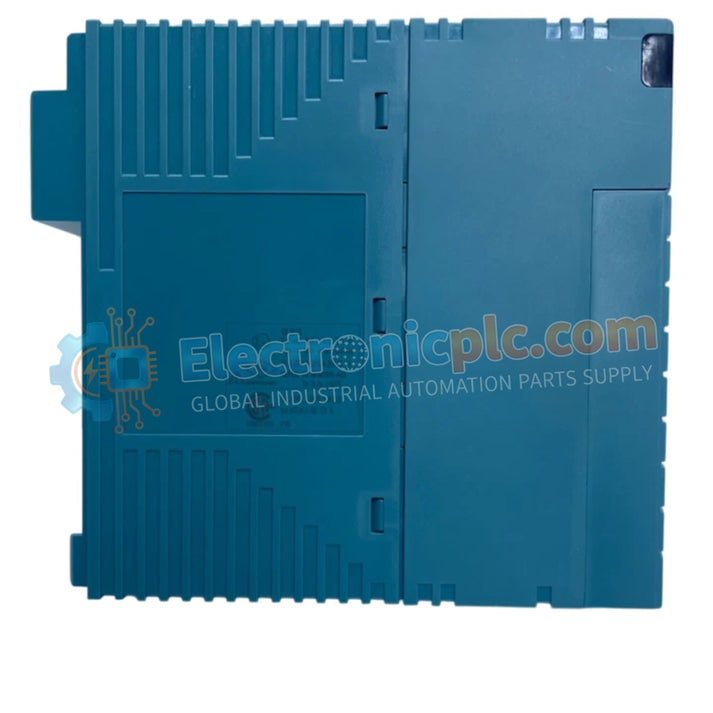

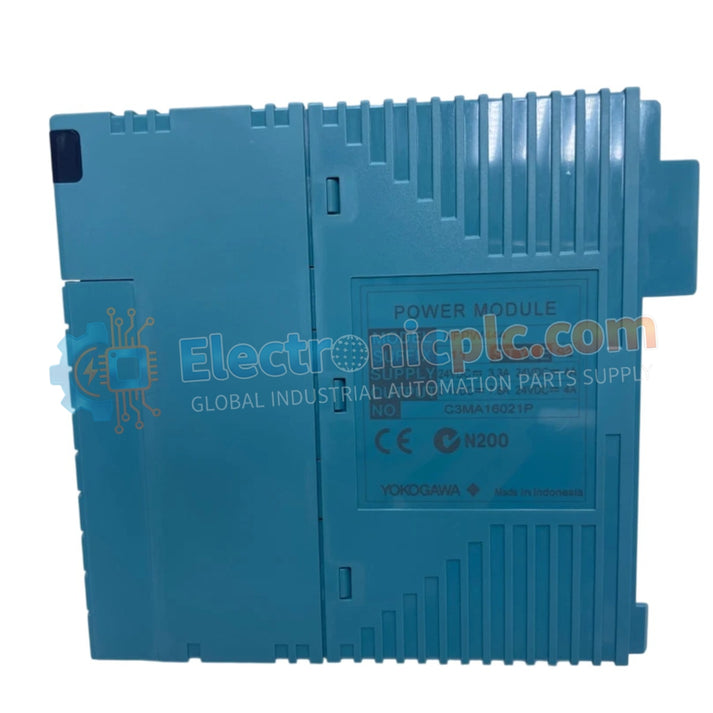

El YOKOGAWA NFPW444-11, también catalogado como el módulo de fuente de alimentación NFPW444, funciona como un componente de hardware dedicado para la regulación de energía dentro de las plataformas de controlador STARDOM FCN. Este módulo ejecuta la conversión de una entrada nominal de 24 VCC en una salida regulada de 5,1 VCC, proporcionando el potencial eléctrico necesario para las placas posteriores del sistema y los módulos de control integrados.

Especificaciones de hardware

Control de procesos y aislamiento de señal

El NFPW444-11 garantiza una entrega de voltaje constante, lo cual es necesario para mantener la integridad del bus de control en todo el entorno del controlador FCN. La unidad cuenta con aislamiento de canal a canal para evitar la propagación de ruido eléctrico de modo común o bucles de tierra. Su clasificación de voltaje de resistencia dieléctrica de 500 VCA (entrada a tierra) mejora la protección contra sobretensiones transitorias. El diseño de enfriamiento por convección natural sin ventilador evita la entrada de contaminantes, lo que facilita un funcionamiento estable en condiciones industriales adversas.

Preguntas frecuentes

P: ¿El NFPW444-11 admite configuraciones de alimentación redundantes?

R: Sí, este módulo admite el funcionamiento dúplex cuando se instala en el módulo de base larga NFBU200. El sistema gestiona la conmutación por error y la distribución de carga automáticas, siempre que ambos módulos estén conectados a fuentes de alimentación independientes de 24 VCC.

P: ¿Existen requisitos de instalación específicos para el rango de temperatura de funcionamiento extremo?

R: Si bien el módulo está clasificado para -40 °C a 70 °C, mantenga un espacio adecuado entre los módulos adyacentes para garantizar que el flujo de aire por convección natural no se obstruya. En implementaciones de alta temperatura, evite montar el módulo directamente sobre componentes que generen mucho calor para evitar la reducción de la capacidad térmica.

Pautas de instalación en campo

1. Asegúrese de que la fuente de entrada de 24 VCC esté desenergizada antes de montar el módulo en la placa base (NFBU200 o NFBU050).
2. Alinee el módulo con los rieles guía de la placa base y aplique una presión firme y uniforme hasta que los pines del conector encajen completamente con el bus de la placa posterior.
3. Apriete los herrajes de sujeción del panel frontal para garantizar la estabilidad mecánica y una conexión eléctrica segura a la toma de tierra del sistema.
4. Verifique el voltaje de salida en los puntos de prueba de la placa base utilizando un multímetro calibrado antes de poner en servicio las tarjetas de E/S conectadas.

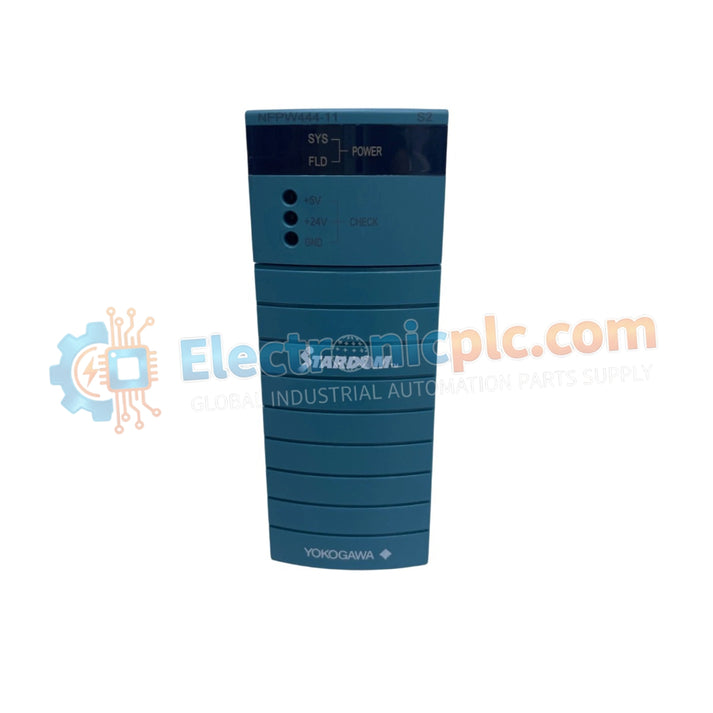

5. Inspeccione periódicamente el panel frontal del módulo en busca de indicadores LED de estado para confirmar el buen estado; una pérdida de energía o una falla interna será señalada por el bus de diagnóstico.
