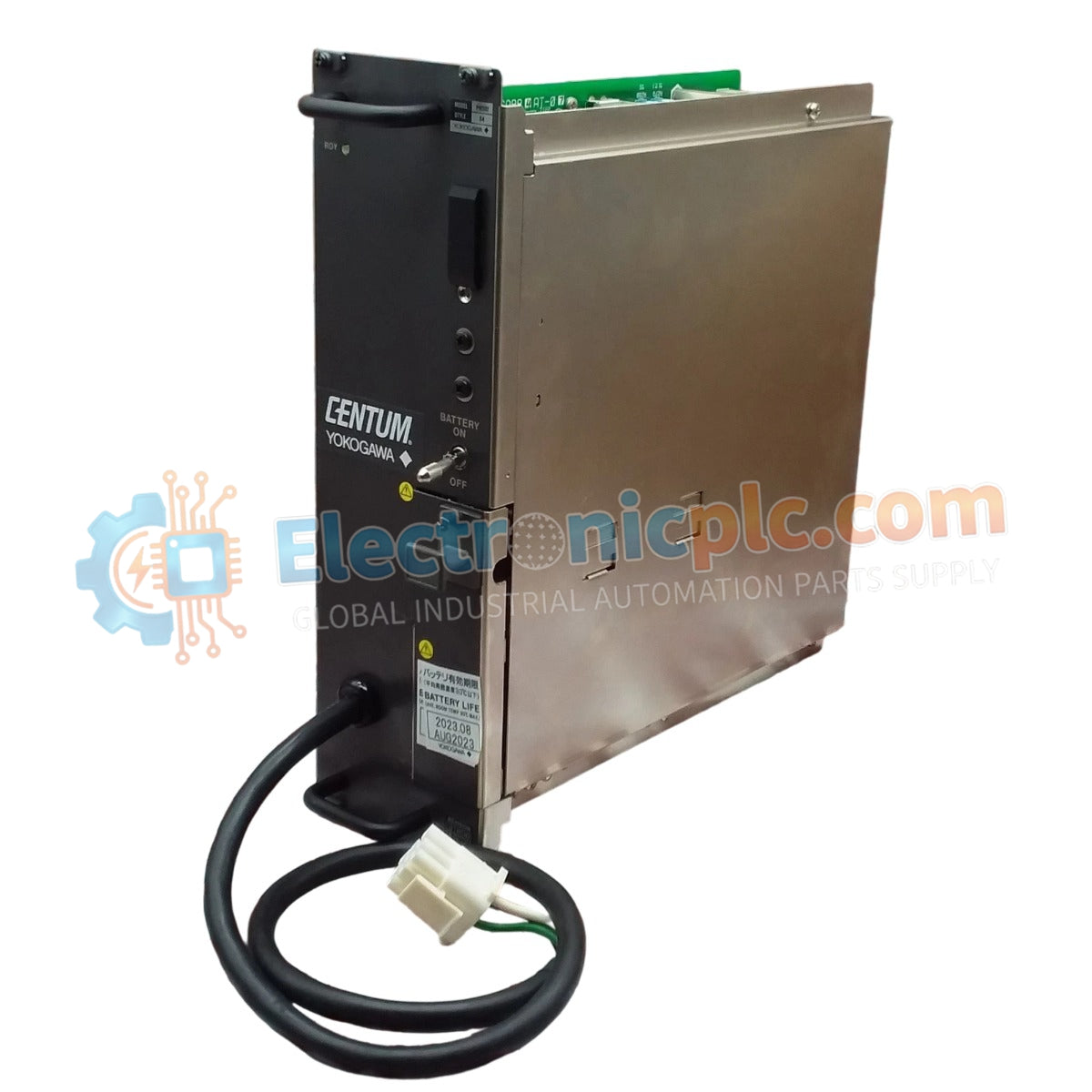

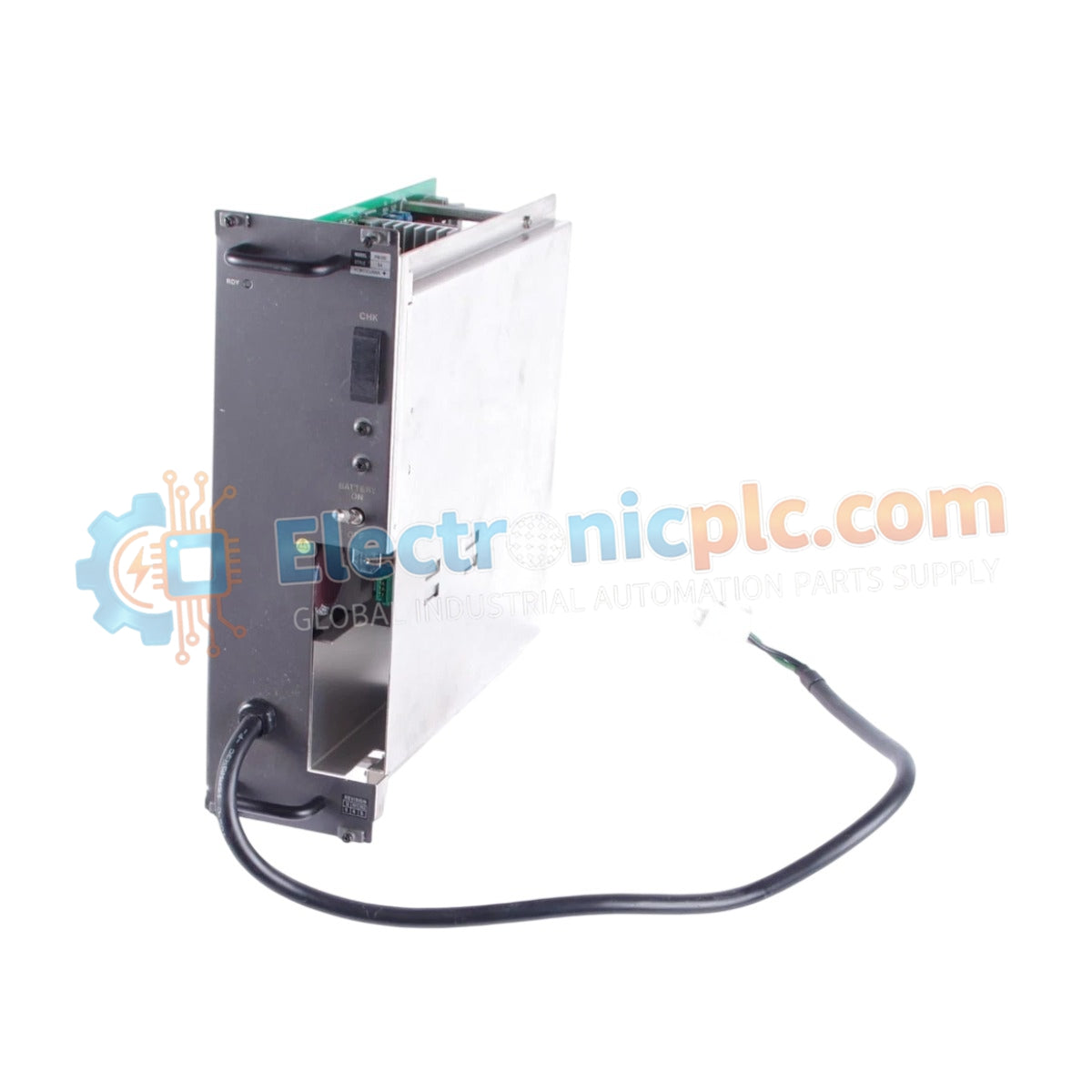

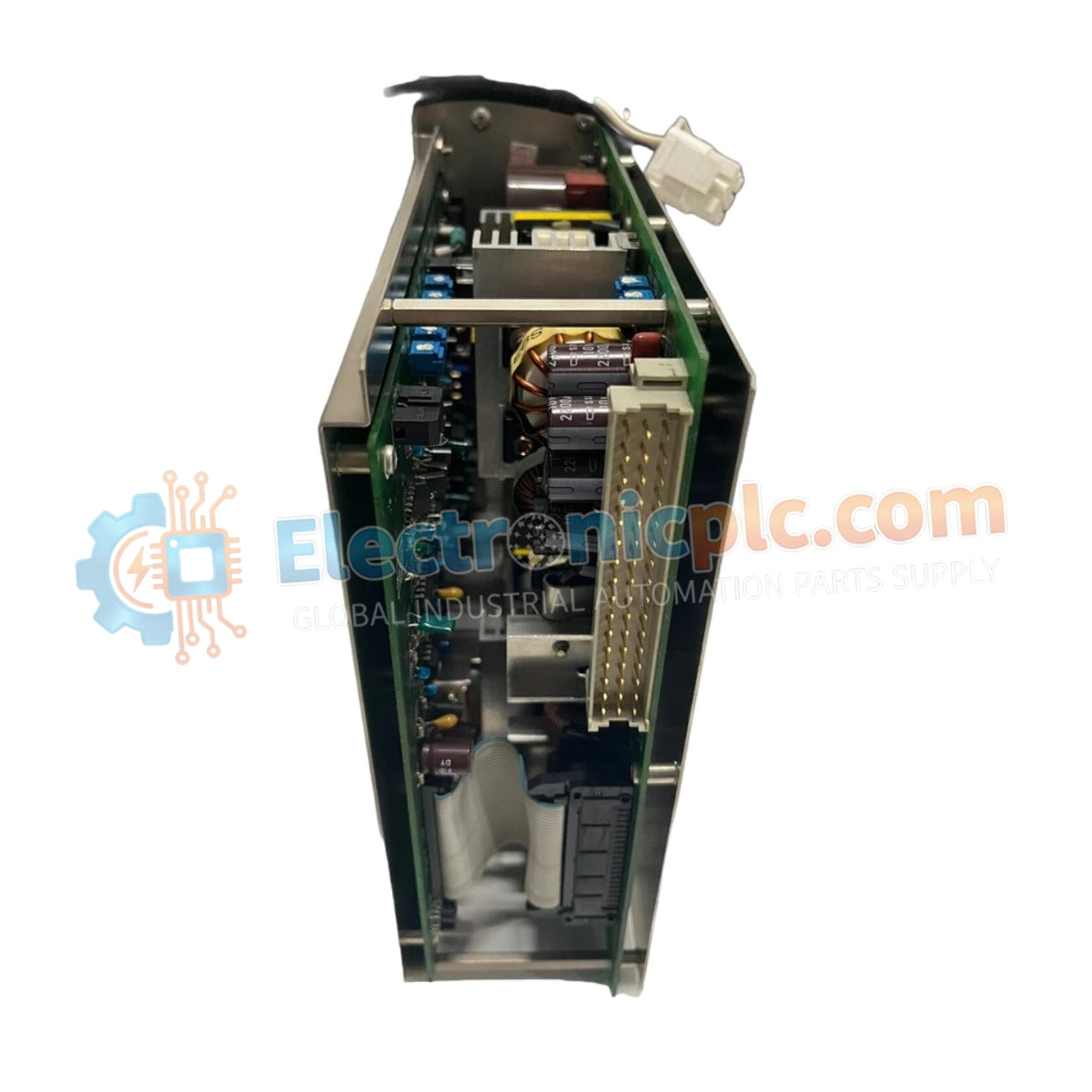

Configurada para la conversión de energía en plataformas de control de procesos DCS, la YOKOGAWA PW302 S4 (módulo de fuente de alimentación PW302) proporciona ejecución física/eléctrica directa.

Especificaciones de hardware

Estabilización de energía de control de procesos

La unidad integra circuitos especializados para el aislamiento de canal a canal y la regulación de voltaje requeridos en los bucles de instrumentación de DCS. Para mantener la estabilidad de la salida, la fuente de alimentación utiliza bucles de retroalimentación internos para compensar las variaciones en el voltaje de línea dentro del rango especificado de 220-240 VCA. La salida está diseñada para características de baja ondulación, lo que facilita un funcionamiento estable para módulos de entrada y salida analógicos sensibles dentro del ecosistema YOKOGAWA. Se requiere una gestión térmica adecuada, lo que exige una ventilación adecuada del gabinete para evitar la fatiga de los componentes internos durante el funcionamiento continuo.

Preguntas frecuentes (FAQ)

P: ¿Existen requisitos de instalación específicos para el voltaje de entrada?

R: El PW302 S4 está optimizado para una entrada de 220-240 VCA. Asegúrese de que la fuente de alimentación sea estable y esté protegida por un disyuntor adecuado para evitar daños en la etapa de entrada por sobretensiones o transitorios.

P: ¿Cómo se maneja la disipación térmica de este módulo?

R: El módulo se basa en convección pasiva o activa, según el conjunto interno. Asegure una separación mínima de 50 mm alrededor de la parte superior e inferior de la unidad para facilitar el flujo de aire y mantener la temperatura de funcionamiento dentro de los límites definidos.

Pautas de instalación en campo

• Fije el módulo al backplane o al bastidor de montaje, asegurándose de que todos los pasadores de alineación mecánicos estén acoplados para evitar desalineaciones.
• Verifique que las conexiones de fase y neutro de la alimentación de CA de entrada estén correctamente cableadas al bloque de terminales como se indica en la etiqueta del módulo.
• Utilice un cable de cobre de calibre adecuado para todas las conexiones de salida de energía para minimizar la acumulación de calor resistivo bajo carga máxima.
• Conecte el terminal de tierra del chasis a una barra colectora de cobre de baja impedancia utilizando un cable trenzado de alto calibre para garantizar una supresión efectiva del ruido eléctrico.
