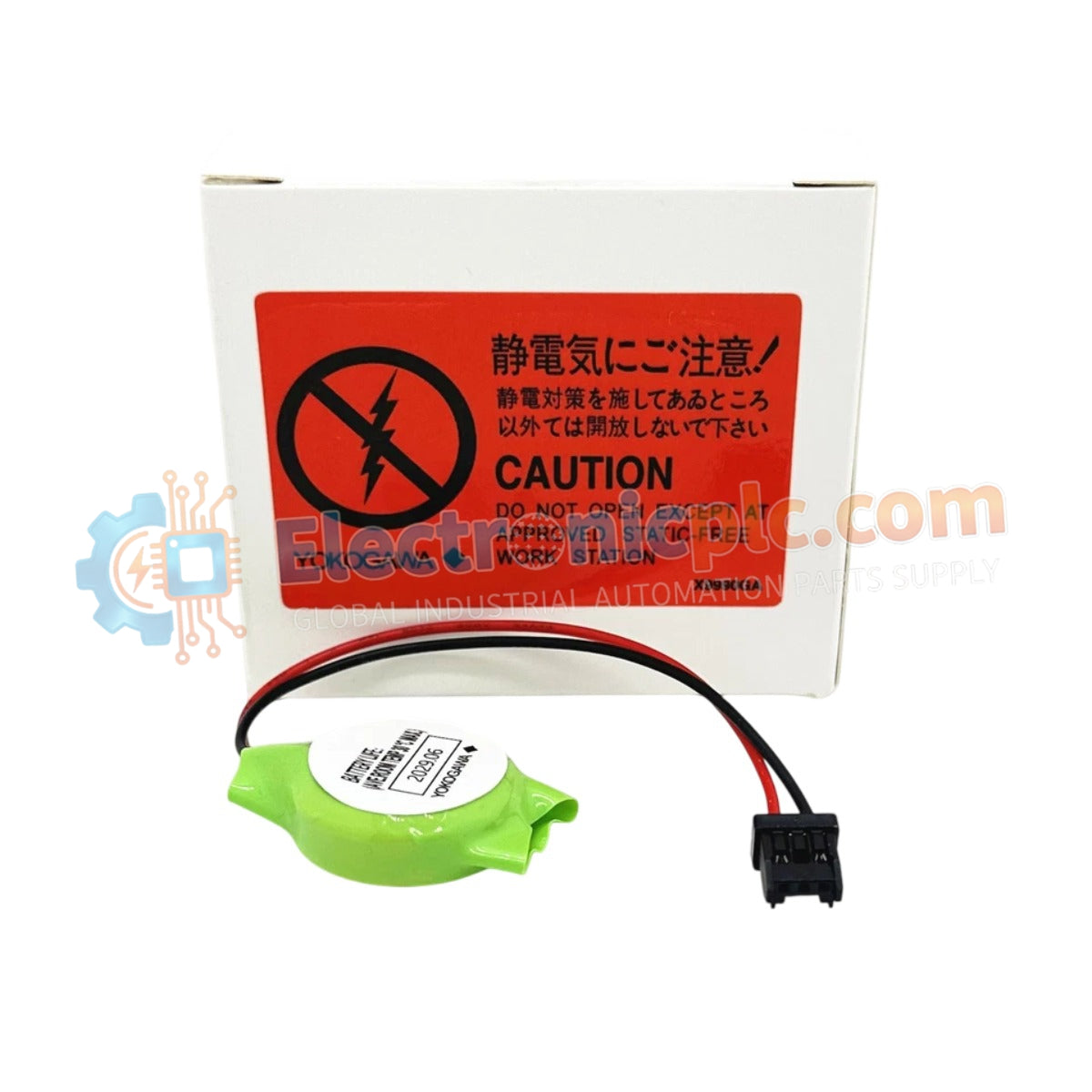

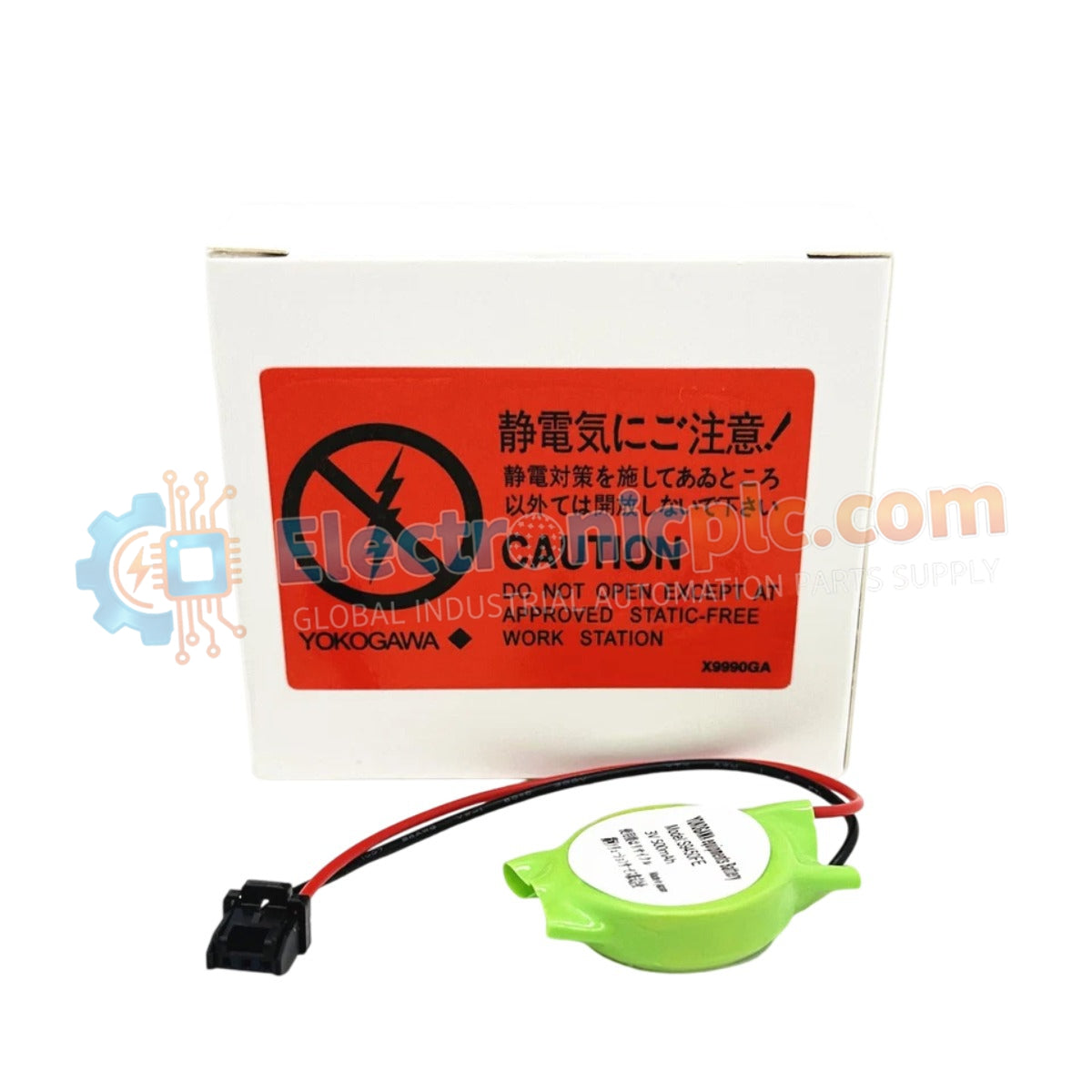

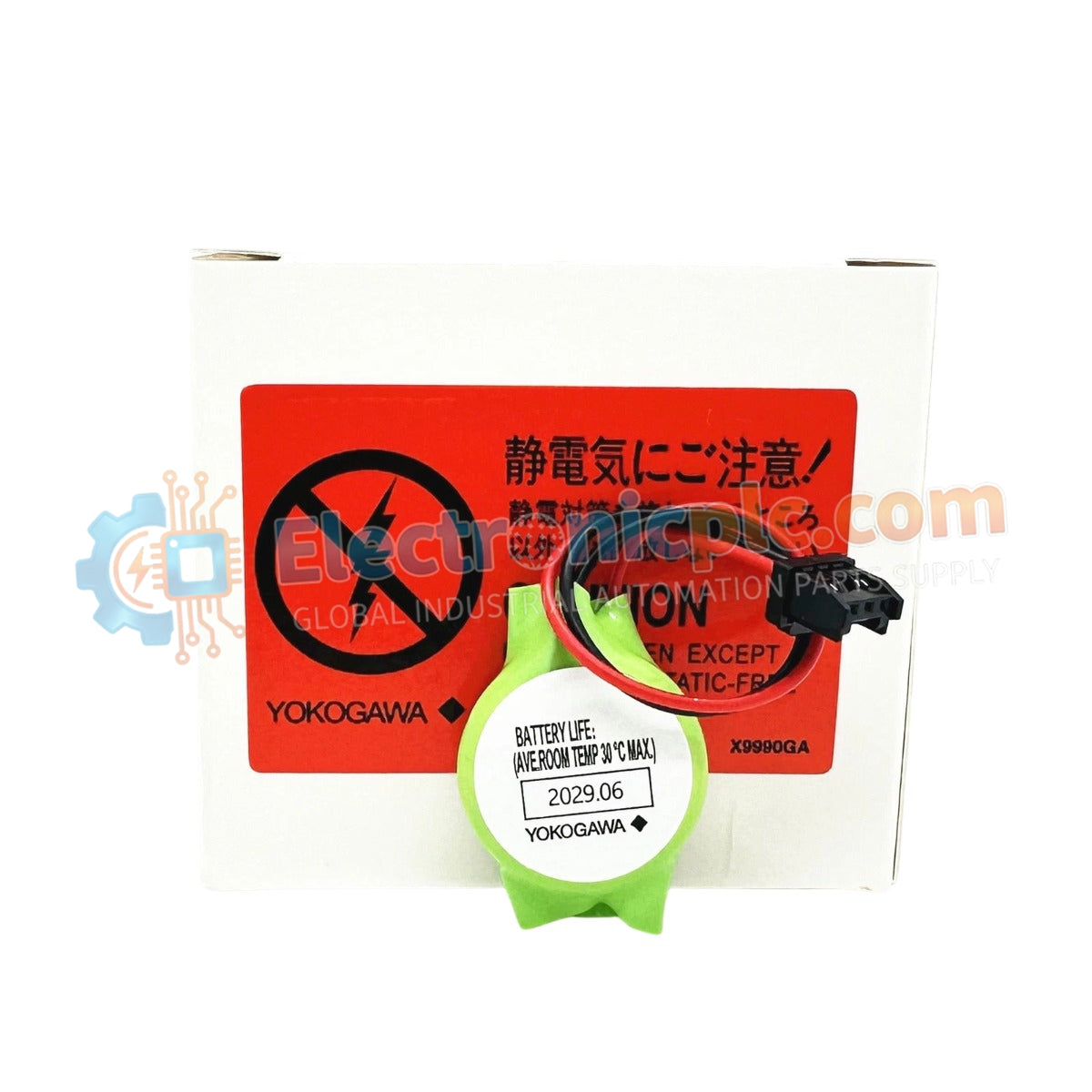

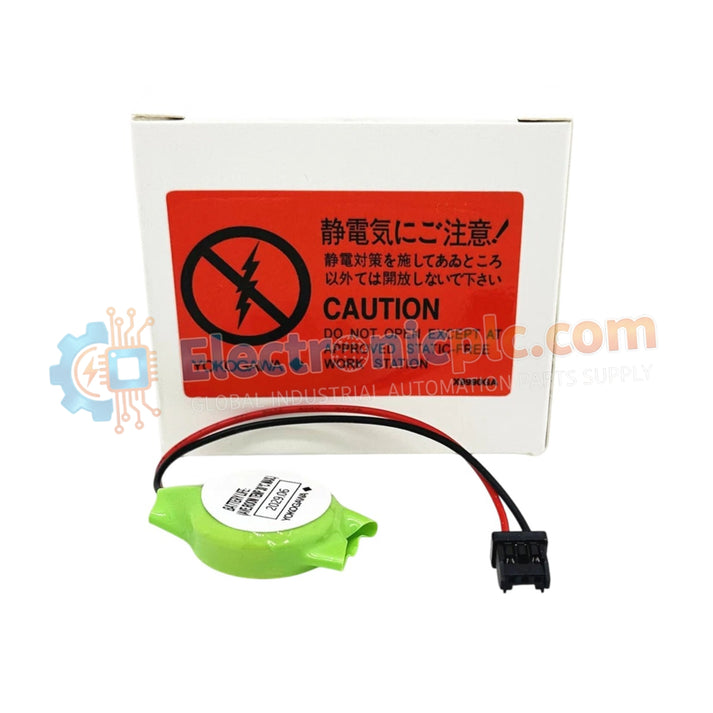

La Yokogawa S9450FE, también catalogada como la batería recargable de iones de litio S9450FE, funciona como un componente de hardware dedicado para el suministro de energía de respaldo dentro de las plataformas ESS y FGS. Esta celda mantiene el almacenamiento de energía localizado para la retención de memoria y la sincronización del reloj del sistema durante las interrupciones del suministro eléctrico principal.

Desglose de sufijos y matriz de modelos

La S9450FE se suministra como una unidad de batería de grado industrial de formato único. No se asignan sufijos variables a este modelo con respecto a su salida eléctrica; sin embargo, los usuarios deben verificar la compatibilidad con el backplane o la ranura del procesador específicos, como el módulo de procesador S2CP471, antes de la inserción.

Especificaciones de hardware

Distribución de energía de control de procesos

La implementación del almacenamiento de energía de litio en arquitecturas DCS críticas para la seguridad requiere una estricta adhesión a los principios de aislamiento de canal a canal. La unidad S9450FE utiliza perfiles de estabilidad térmica integrados para evitar corrientes de fuga durante los ciclos de descarga. En entornos ProSafe-RS, la celda proporciona los niveles de voltaje necesarios para mantener los estados de memoria volátil. La integridad del protocolo de bucle HART de 4-20 mA se protege durante las transiciones de energía mediante la rápida respuesta de este componente de almacenamiento de energía, asegurando que el procesador de lógica de control retenga su estado operativo sin requerir una inicialización de arranque en frío completa.

Preguntas frecuentes

P: ¿Se puede cargar el S9450FE mientras está instalado en el módulo del procesador?

R: Sí, el módulo admite esquemas de carga de corriente constante/voltaje constante proporcionados por los circuitos internos del procesador anfitrión, como el S2CP471.

P: ¿Cuál es el ciclo de reemplazo obligatorio para evitar fugas de la batería?

R: El período de reemplazo recomendado es de tres años cuando la unidad se opera a temperaturas ambiente iguales o inferiores a 30 °C. Exceder este umbral térmico acelerará la degradación química.

Directrices de instalación en campo

1. Apague el gabinete afectado o asegúrese de que el módulo del procesador esté en un estado seguro para el servicio antes de reemplazar la batería.
2. Inspeccione los contactos del conector de la batería en busca de signos de oxidación o deformación antes de colocar el S9450FE.
3. Observe la polaridad correcta durante la inserción; la instalación forzada contra la carcasa con llave dañará los terminales de los pines.
4. Verifique que el software de diagnóstico del sistema reconozca el nuevo nivel de voltaje de la batería después de la instalación para borrar cualquier alarma de estado de batería baja.
5. Deseche la celda agotada de acuerdo con las regulaciones locales de materiales peligrosos con respecto a los residuos químicos de iones de litio.
