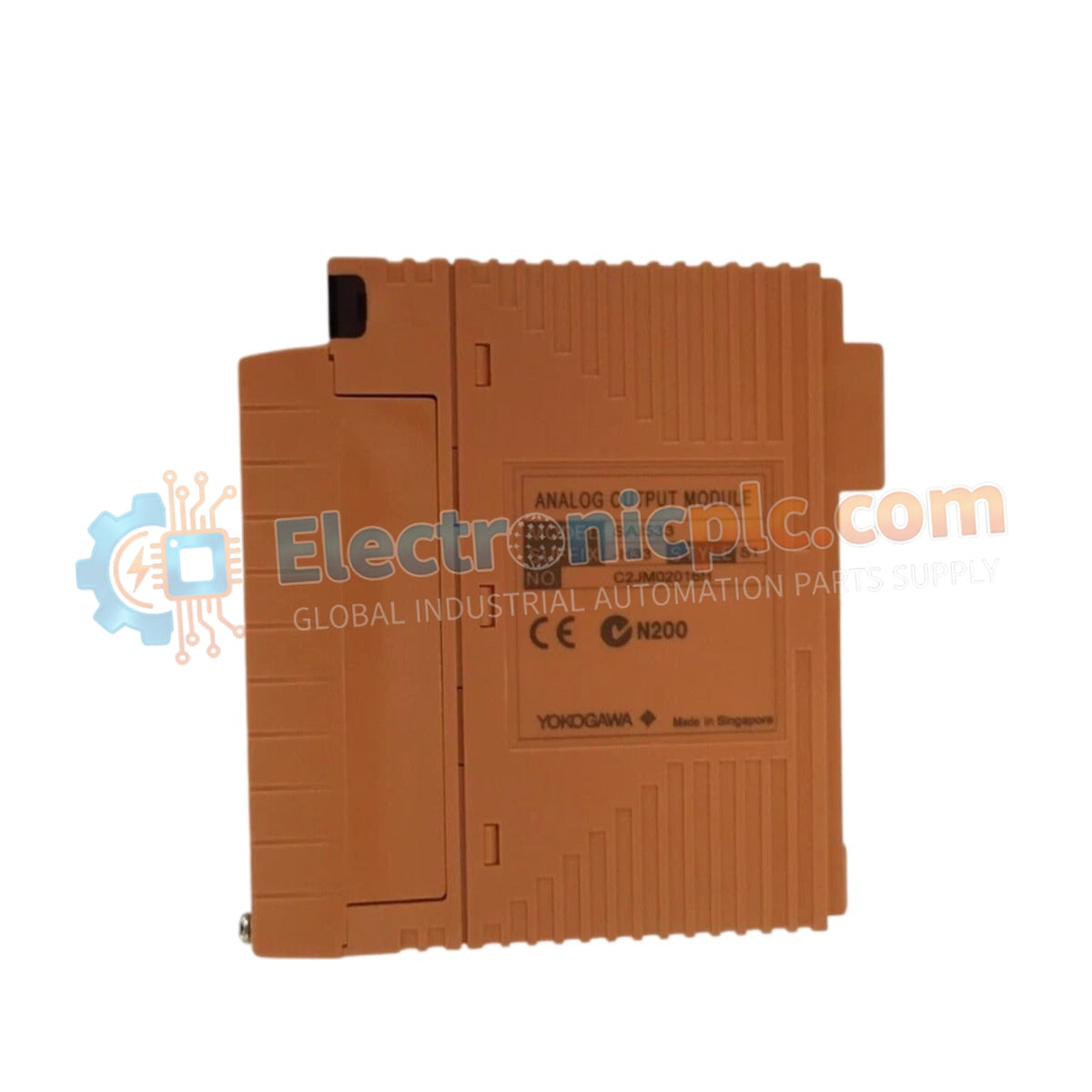

Configurado para la generación de señales de bucle analógico en redes de control CENTUM VP, el Yokogawa SAI533-H33 (Módulo de Salida de Corriente SAI533-H33) proporciona ejecución directa física de corriente a dispositivo de campo.

Especificaciones del Hardware

Aislamiento Canal a Canal y Protocolo de Bucle

El módulo SAI533-H33 integra aislamiento canal a canal para mitigar bucles de tierra e interferencias de señal entre circuitos de campo independientes. Cada canal de salida soporta bucles de control analógicos estándar de 4-20 mA, asegurando una entrega de corriente lineal a actuadores y posicionadores. El circuito de salida está diseñado para prevenir la diafonía cuando múltiples bucles están activos simultáneamente, manteniendo la precisión de la señal en todo el rango operativo definido por la lógica de control del DCS.

Preguntas Frecuentes

P: ¿El SAI533-H33 soporta la comunicación del protocolo HART en sus canales de salida?

R: El SAI533-H33 es un módulo de salida de corriente estándar. La compatibilidad con la superposición del protocolo HART depende de la revisión de hardware específica y la integración del sistema; consulte el manual técnico del módulo para confirmar si la etapa de salida soporta los requisitos de impedancia HART.

P: ¿Cuál es la resistencia de carga máxima soportada por cada canal de salida de corriente?

R: El módulo está diseñado para accionar cargas estándar de 4-20 mA. La resistencia de carga máxima (R_carga) está determinada por la conformidad de voltaje de salida del módulo, permitiendo típicamente una carga de hasta 750 ohmios a 20 mA.

Pautas de Instalación en Campo

1. Verifique que la asignación de la ranura del módulo en el bastidor de E/S esté correctamente direccionada dentro de la base de datos del sistema antes de la inserción física.
2. Asegúrese de que el backplane del bastidor esté apagado o en un modo de mantenimiento permitido para evitar arcos eléctricos durante el acoplamiento del módulo.
3. Alinee el chasis del módulo con las guías del bastidor y asiente firmemente el conector del backplane, seguido de apretar los tornillos de retención para asegurar una conexión a tierra adecuada al marco del bastidor.
4. Encamine el cableado de señal de campo a través de conductos blindados para minimizar la interferencia electromagnética; asegúrese de que el blindaje esté conectado a tierra en el punto de terminación del bastidor de E/S de acuerdo con los estándares del proyecto.
5. Realice una verificación de bucle ordenando valores de salida desde la estación de ingeniería y midiendo la corriente en el bloque de terminales de campo utilizando un multímetro digital calibrado.
