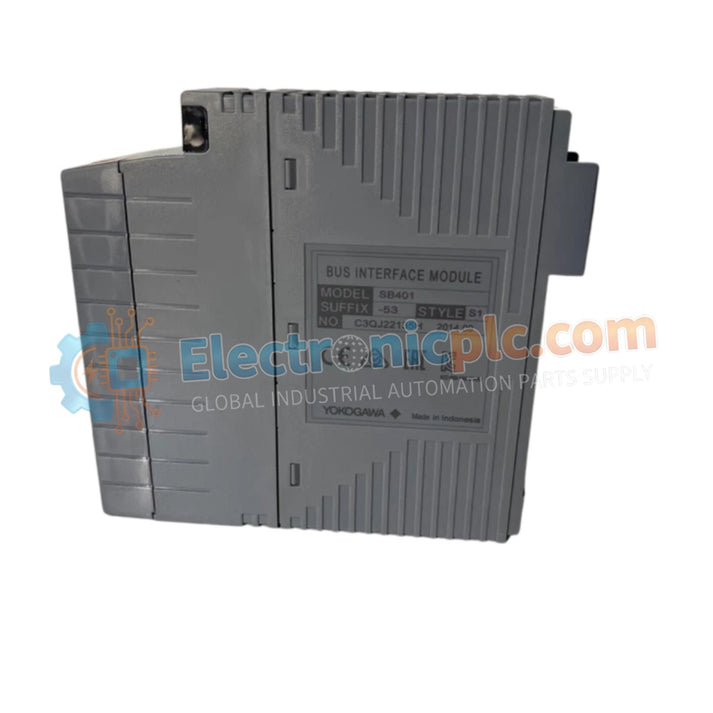

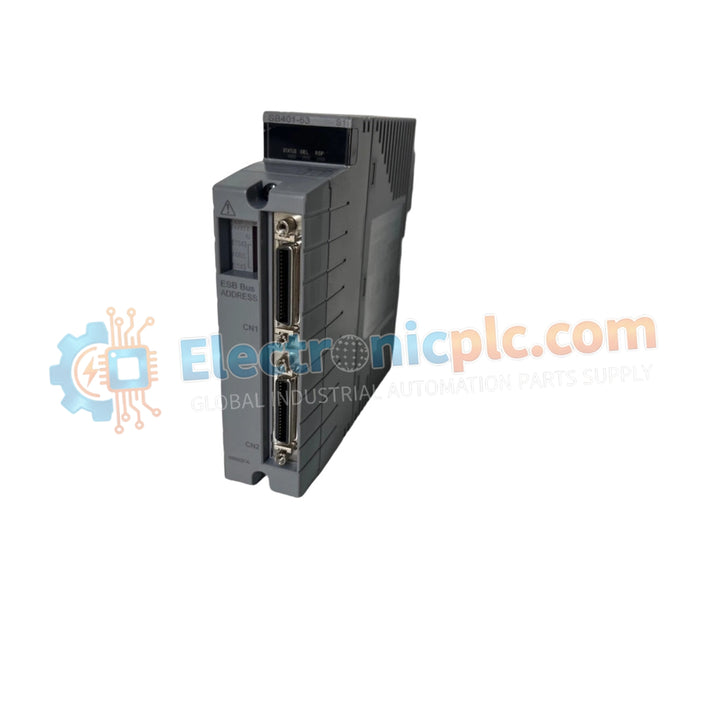

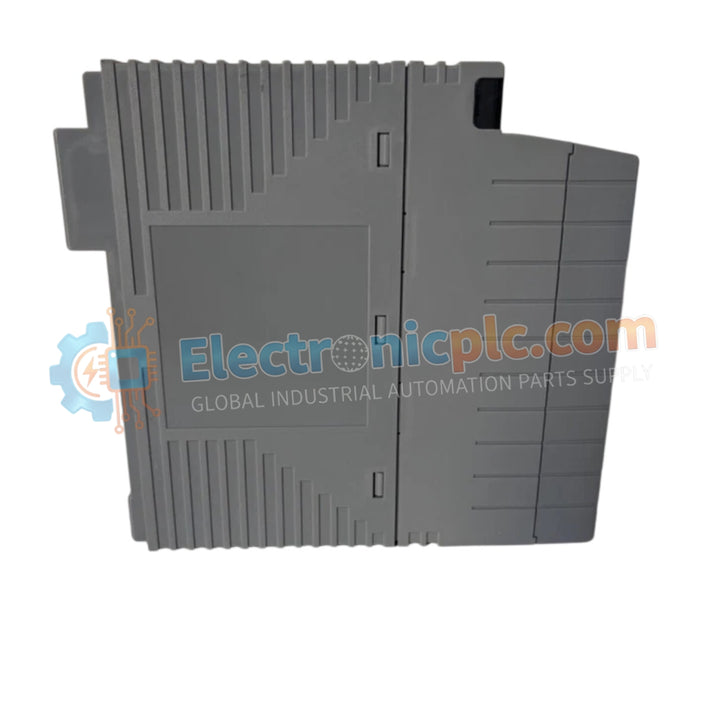

Configurado para la transmisión de datos de alta velocidad en plataformas DCS, el YOKOGAWA SB401-53 (módulo de interfaz de bus ESB SB401-53) proporciona una ejecución física/eléctrica directa de los protocolos de comunicación del lado esclavo a través de arquitecturas de bus ESB.

Especificaciones del Hardware

Conectividad de Control de Procesos y Gestión de Protocolos

El módulo SB401-53 actúa como un nodo esclavo dentro de la arquitectura de bus ESB de Yokogawa. Para garantizar un rendimiento robusto dentro del entorno DCS, el módulo emplea técnicas de aislamiento canal a canal para evitar que los bucles de tierra y las interferencias eléctricas se propaguen a través del bus. Se mantienen la compensación de unión fría (CJC) y un acondicionamiento de señal preciso para la integridad de los datos a través de la interfaz. El módulo cumple con las especificaciones ambientales ISA Standard G3, lo que garantiza una larga vida útil en atmósferas donde pueden estar presentes gases corrosivos.

Preguntas Frecuentes

P: ¿El SB401-53 admite el intercambio en caliente (hot-swapping) mientras el bus ESB está encendido?

R: No se recomienda el intercambio en caliente del módulo SB401-53 durante las operaciones activas del bus, ya que puede causar errores de comunicación o tiempos de espera de nodo en la red ESB. Los ciclos de energía deben gestionarse de acuerdo con las directrices de la estación del sistema host.

P: ¿Es este módulo compatible con entornos que no cumplen con el estándar ISA?

R: El módulo está diseñado para el entorno ISA Standard G3; sin embargo, sigue siendo funcionalmente compatible con instalaciones estándar de racks de control, siempre que las condiciones ambientales no superen los límites operativos especificados de la estación host.

Directrices para la Instalación en Campo

1. Posicionamiento ambiental: Asegúrese de que el módulo esté instalado en un gabinete con clima controlado para mitigar los efectos de la humedad y las partículas en los componentes recubiertos con G3.
2. Inserción en la placa base: Alinee el módulo verticalmente con la ranura designada de la placa base del bus ESB. Asegúrese de que el mecanismo de bloqueo esté completamente acoplado para mantener una conexión de baja impedancia con el bus de comunicación.
3. Apantallamiento y puesta a tierra: Conecte el chasis del módulo al bus de puesta a tierra del gabinete utilizando la correa de puesta a tierra especificada por el fabricante. No proporcionar una trayectoria de baja resistencia a la tierra del instrumento puede resultar en inestabilidad en la comunicación del bus.
4. Restricciones de cableado: Verifique que todo el cableado del bus ESB esté alejado de las líneas de alimentación de alto voltaje para evitar ruidos inducidos y una posible corrupción de los paquetes de señal.
