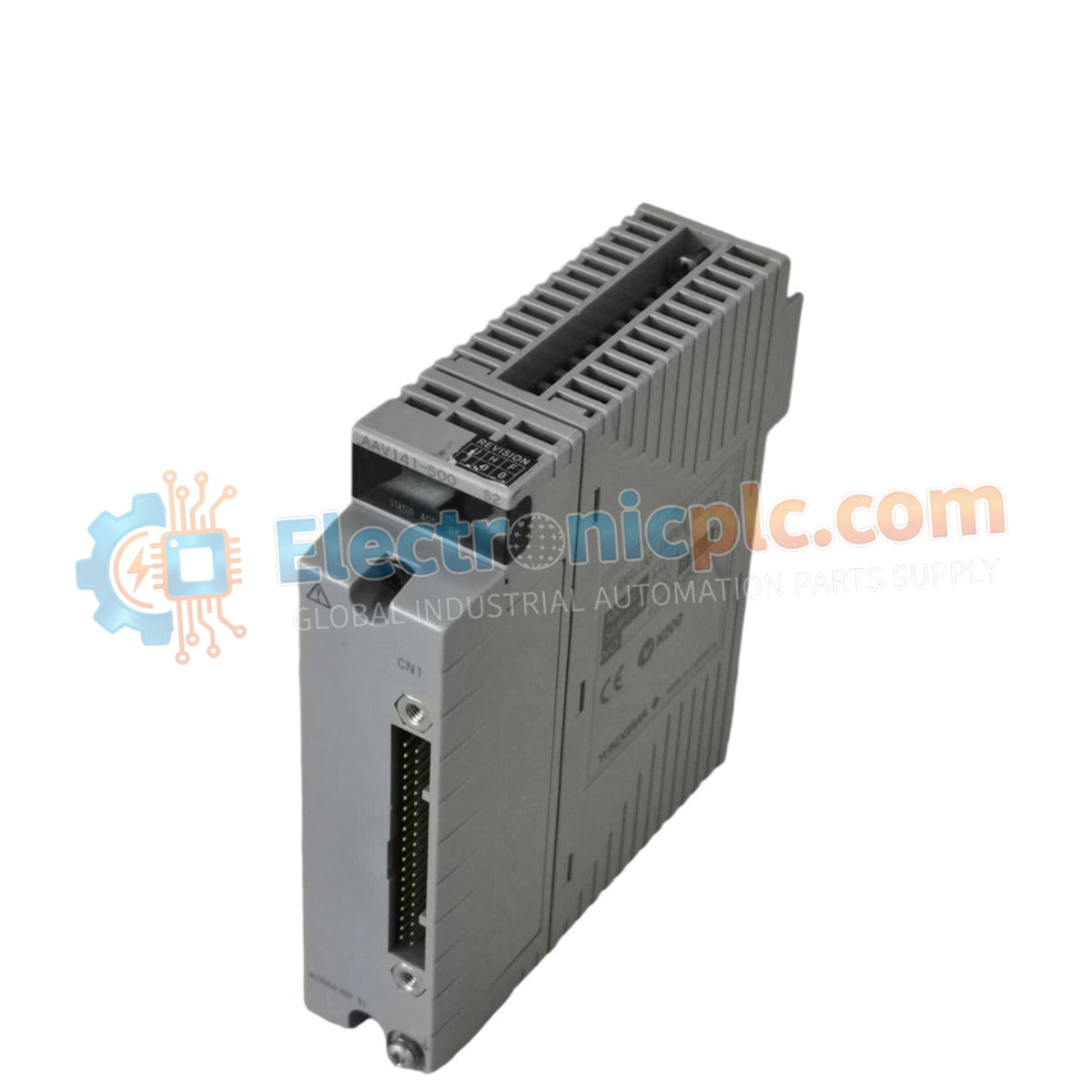

El Yokogawa SCB100 es el adaptador principal de comprobación de cableado SCB100 que se utiliza para ejecutar una rápida verificación en campo de los circuitos de entrada digital en plataformas de control de procesos.

Especificaciones del hardware

Conectividad de control de procesos

El adaptador SCB100 está diseñado para facilitar la continuidad del lazo y la prueba de la trayectoria de la señal para los módulos de entrada digital sin necesidad de intervención de software a nivel de sistema. Al proporcionar una interfaz para la simulación manual de señales, el adaptador aísla el cableado de campo de los circuitos de entrada del DCS, evitando el retroalimentación de voltaje en la lógica interna del controlador. Esto permite una validación rápida de la polaridad de la señal y la integridad del circuito durante la puesta en marcha. Cada trayectoria de canal a canal se mantiene independientemente dentro del adaptador para asegurar que las posibles fallas en un lazo de campo no se propaguen a los canales de señal adyacentes, preservando la integridad del aislamiento del hardware de control principal.

Preguntas frecuentes

P: ¿El SCB100 requiere energía externa para realizar las comprobaciones de cableado?

R: No, el SCB100 es un dispositivo de verificación pasivo; toma el potencial necesario del lazo de entrada digital existente o utiliza contactos de puente manuales para verificar la continuidad, eliminando la necesidad de fuentes de alimentación independientes durante la fase de puesta en marcha.

P: ¿Se puede utilizar el adaptador para probar entradas digitales de alto voltaje?

R: El adaptador está clasificado para señales de entrada digital de proceso de bajo voltaje estándar (típicamente 24 VDC). El uso del adaptador en circuitos que exceden estas clasificaciones nominales puede resultar en arcos o daños permanentes a los pines de verificación y las vías conductoras internas.

Guías de instalación en campo

1. Asegúrese de que el módulo de entrada digital esté desenergizado o aislado de la placa base del sistema antes de conectar el adaptador.
2. Alinee la interfaz del conector SCB100 con los terminales de campo del módulo, asegurando una alineación adecuada para evitar la flexión de los pines o la deformación del contacto.
3. Verifique la polaridad del cableado en cada canal antes de activar los puentes de verificación para evitar un cortocircuito en el bus de distribución de energía.
4. Una vez completada la verificación, retire el adaptador e inspeccione el bloque de terminales en busca de cualquier residuo u oxidación antes de volver a conectar el cableado de campo permanente.
5. Registre todos los resultados de las pruebas de continuidad en los registros de verificación del lazo de campo para asegurar el cumplimiento con los estándares de la documentación de puesta en marcha.
