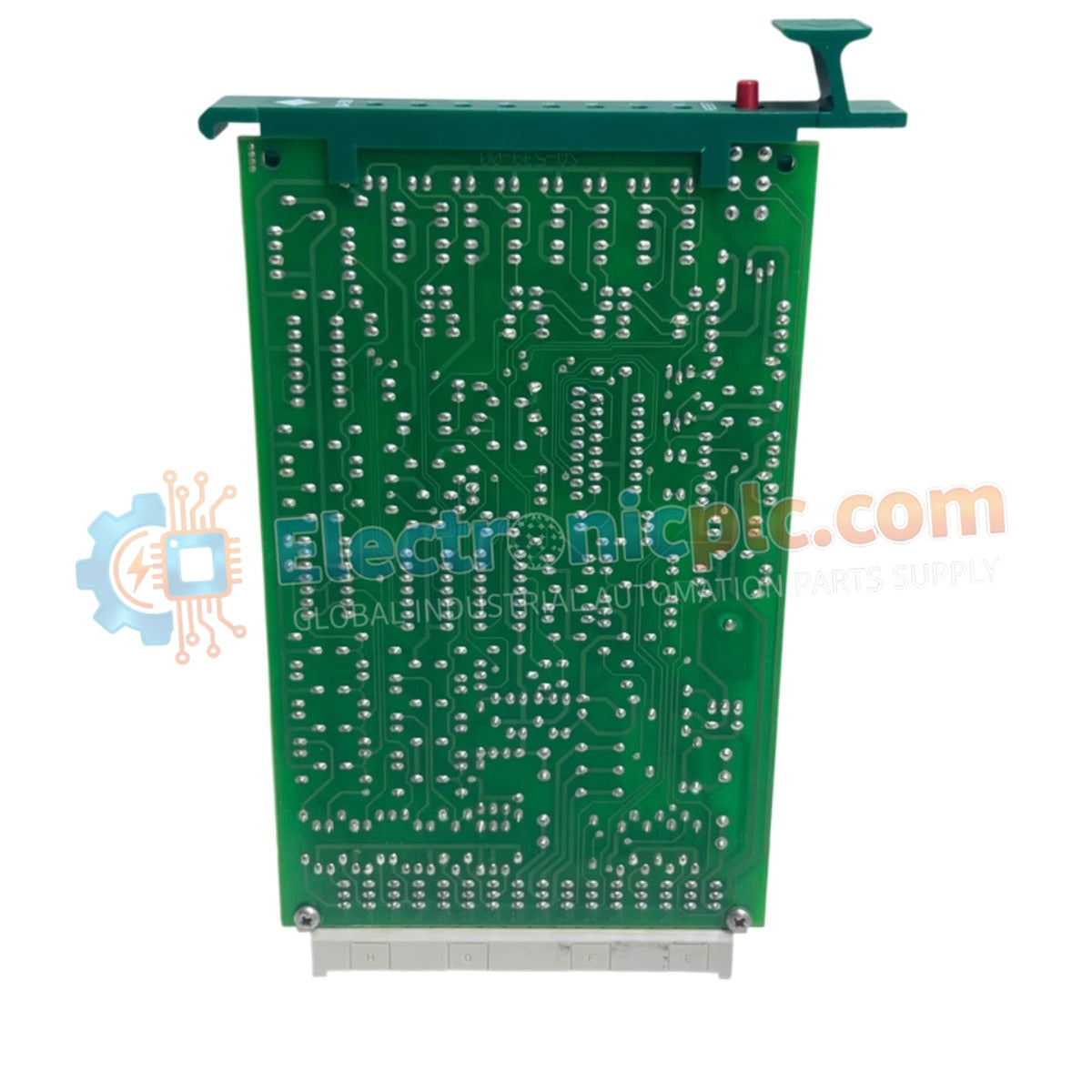

Configurada para el procesamiento de señales de alta velocidad dentro de las redes de control de convertidores de frecuencia, la Yokogawa SNAT7640 (placa de entrada/salida SNAT7640) proporciona una ejecución de interfaz física y eléctrica directa para sistemas de automatización industrial.

Especificaciones de hardware

Integración y control del convertidor de frecuencia

La arquitectura SNAT7640 está diseñada para satisfacer los exigentes requisitos de los accionamientos de frecuencia variable, abordando específicamente la necesidad de una respuesta precisa de retroalimentación de bucle del actuador. La placa facilita la supresión de la distorsión armónica mediante un filtrado de entrada optimizado, lo que garantiza que las señales de control digital permanezcan inalteradas por el ruido electromagnético típico de la conmutación de convertidores de alta potencia. Al mantener una temporización de E/S estable, la placa garantiza que los bucles de control sigan siendo deterministas, lo que permite perfiles de control vectorial V/Hz y orientado al campo precisos al comunicarse con plataformas de accionamiento de motores industriales.

Preguntas frecuentes

P: ¿La SNAT7640 admite el intercambio en caliente mientras el convertidor de frecuencia está en funcionamiento?

R: No. Debido a la naturaleza crítica de las señales de control de accionamiento, la placa solo debe retirarse o instalarse cuando el convertidor de frecuencia y el bastidor de control asociado estén completamente desenergizados para evitar picos de señal o fallas en el sistema de control.

P: ¿Cómo maneja la placa el ruido de la señal de la conmutación de potencia de alta frecuencia?

R: La placa utiliza etapas de aislamiento interno y filtrado de señal específicamente calibradas para entornos de alta interferencia, como los que se encuentran cerca de la electrónica de potencia industrial de alta capacidad.

Pautas de instalación en campo

1. Asegúrese de que el plano posterior del bastidor de control esté desenergizado y verificado con un multímetro antes de instalar la SNAT7640.
2. Alinee la placa con las guías de tarjeta especificadas; asegúrese de que el conector esté completamente asentado para evitar problemas de contacto intermitente que podrían causar un comportamiento errático de la velocidad del motor.
3. Utilice cableado apantallado para todas las conexiones de E/S para mitigar la interferencia electromagnética, terminando los apantallamientos en la barra colectora de tierra del armario.
4. Verifique que la fuente de alimentación de 24 V CC sea estable y esté filtrada, ya que las fluctuaciones de voltaje pueden afectar la integridad de las señales de comunicación entre la placa y el convertidor.
5. Asegure los tornillos de retención para proporcionar una toma de tierra constante del chasis, lo cual es necesario para mantener la integridad de los circuitos internos de supresión de ruido.
