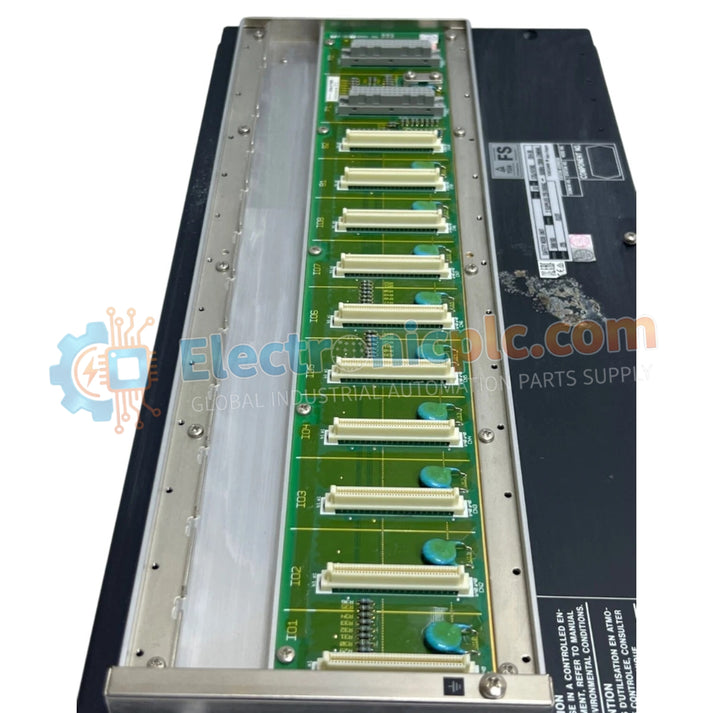

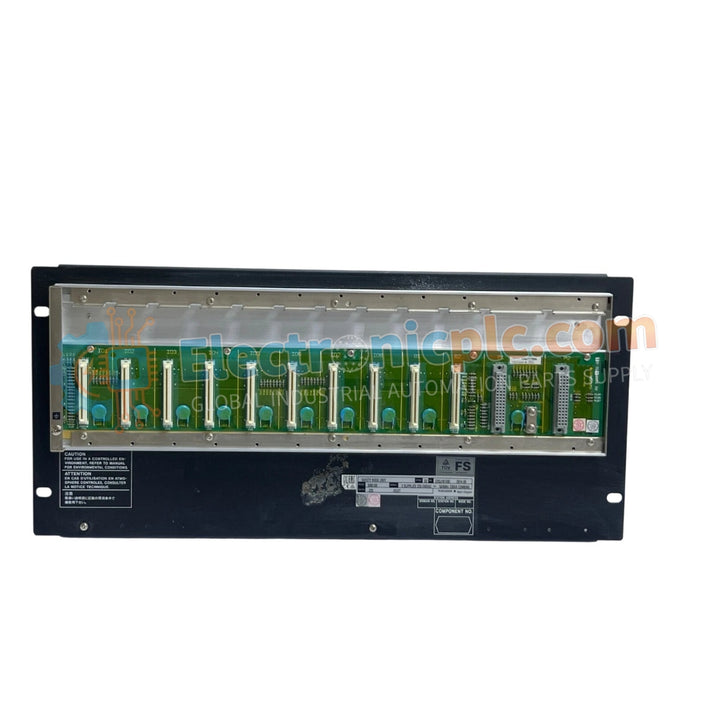

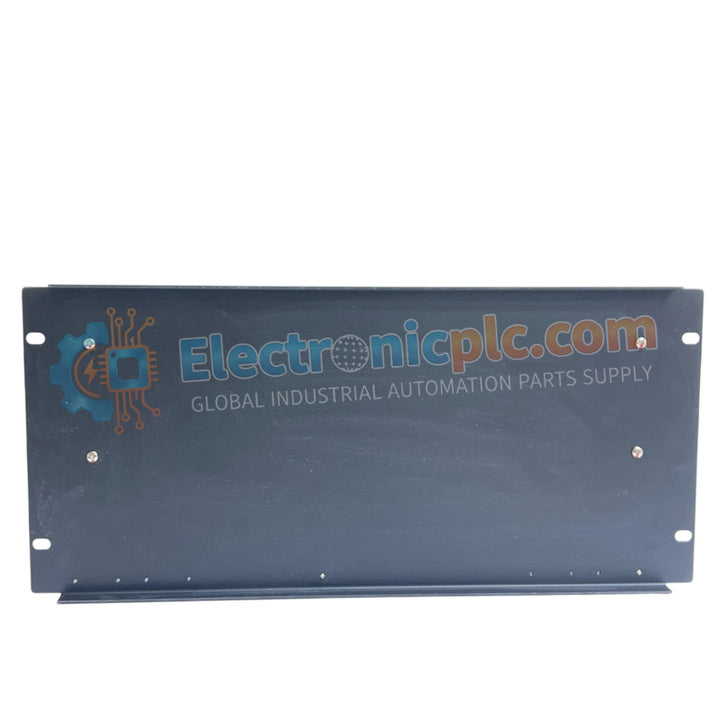

Configurado para sistemas instrumentados de seguridad (SIS) de alta integridad, el Yokogawa SNB10D-225 (Unidad de Nodo de Seguridad SNB10D-225) proporciona ejecución física y eléctrica directa para el monitoreo crítico de seguridad de procesos y secuencias de apagado de emergencia.

Desglose de Sufijos y Matriz de Modelos

El SNB10D-225 emplea una arquitectura de codificación modular para definir la redundancia de energía, la entrada de suministro y la conectividad del bus:

• -2: Indica una configuración de fuente de alimentación de doble redundancia, integrada con una licencia de software para la expansión de nodos (R3) para soportar arquitecturas de lazo de seguridad más grandes.
• -225: Especifica el rango de voltaje de entrada de operación primaria de 220 a 240 V CA.
• /CU2T: Denota la inclusión de una unidad de conector dedicada emparejada con un terminador para la arquitectura de comunicación ESB (Extended Safety Bus).

Especificaciones de Hardware

Arquitectura SIS de Alta Fiabilidad

El SNB10D-225 está diseñado para facilitar la arquitectura de triple redundancia modular (TMR) 2oo3 cuando se integra en lazos críticos de seguridad, asegurando que el sistema mantenga una ejecución de estado a prueba de fallos en caso de degradación del hardware. Los circuitos internos de la unidad proporcionan aislamiento galvánico entre el bus de seguridad y las señales del lado del campo, protegiendo el procesador lógico de fallos de campo de alta energía. Este diseño asegura que el nodo de seguridad mantenga la continuidad operativa incluso durante graves perturbaciones electromagnéticas o térmicas, adhiriéndose a los estrictos requisitos de disponibilidad de SIS.

Preguntas Frecuentes

P: ¿El sufijo -2 incluye la licencia para la expansión de nodos?

R: Sí. La configuración -2 integra la licencia de software necesaria para la expansión de nodos R3, lo que permite escalar los nodos de seguridad dentro de la red SIS sin modificaciones de hardware adicionales.

P: ¿La unidad está clasificada para su uso en áreas peligrosas?

R: El SNB10D admite la certificación ATEX opcional. Asegúrese de que la unidad serie específica en uso tenga las marcas ATEX antes de la instalación en una zona peligrosa designada.

Pautas de Instalación en Campo

1. Asegúrese de que el gabinete para montaje en rack esté firmemente sujeto y conectado a tierra de seguridad de alta integridad para mitigar el ruido de modo común.
2. Conecte ambas entradas de la fuente de alimentación a fuentes de CA independientes para aprovechar el diseño de energía de doble redundancia, asegurando una ejecución ininterrumpida de la lógica de seguridad.
3. Instale el terminador /CU2T provisto en el último nodo del segmento del bus ESB para evitar reflejos de señal y errores de comunicación del bus.
4. Al realizar el cableado, utilice conductos dedicados con clasificación de seguridad; mantenga una estricta separación entre las señales de seguridad y el cableado de control estándar.
5. Verifique el estado operativo de las fuentes de alimentación de doble redundancia utilizando los LED de diagnóstico a bordo antes de poner el nodo en servicio activo.
