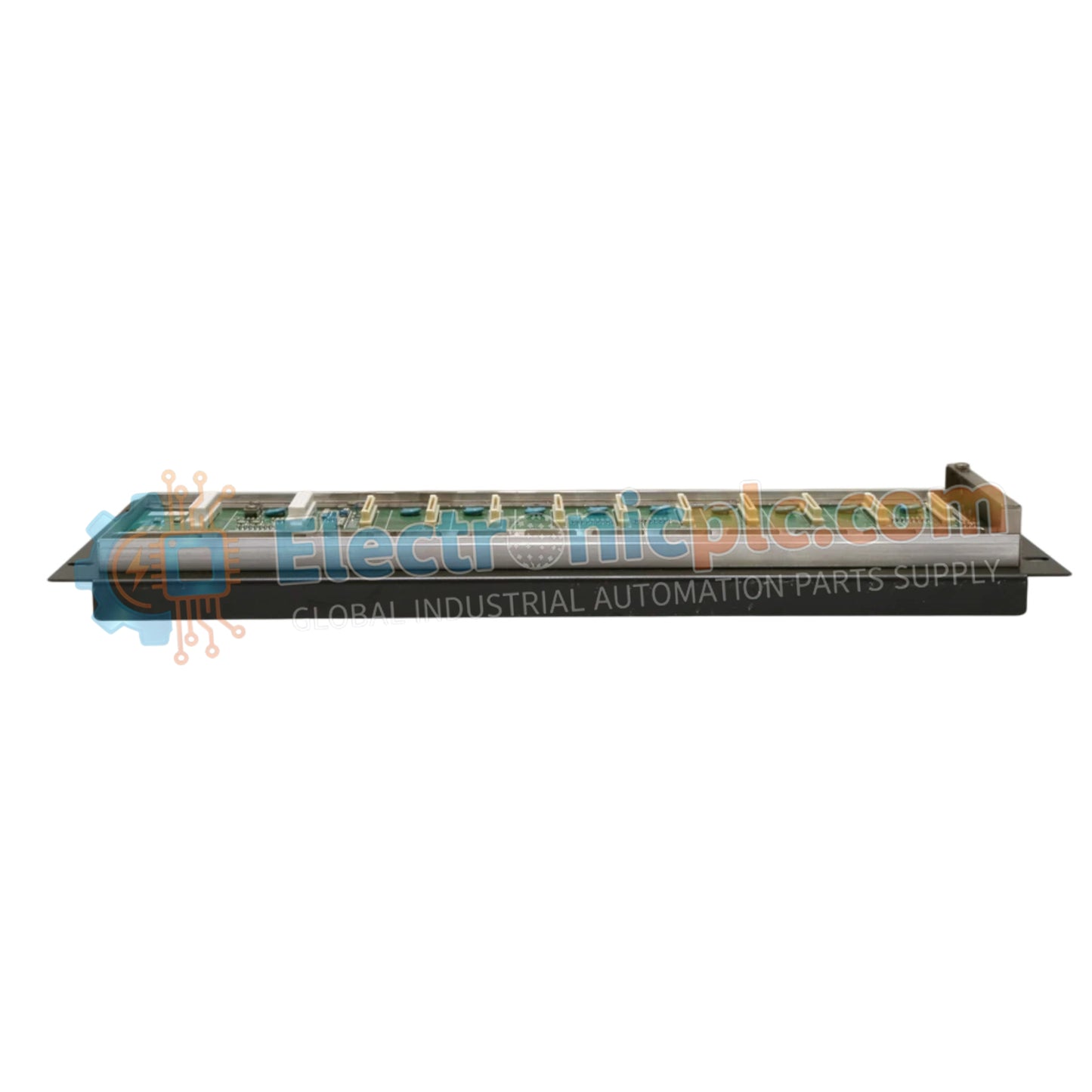

Configurado para la transmisión de datos a larga distancia en sistemas de control CENTUM, el YOKOGAWA SNT401-53/CU1T (Módulo Maestro Repetidor de Bus ESB Óptico SNT401) proporciona una ejecución física/eléctrica directa. Este componente de hardware sirve como la interfaz maestra principal utilizada para ejecutar la conversión de señales ópticas, permitiendo la comunicación determinista entre estaciones de control de campo y nodos de E/S remotos a través de capas físicas de fibra óptica extendidas.

Desglose de Sufijos y Matriz de Modelos

• SNT401: Modelo base para el Módulo Maestro Repetidor de Bus ESB Óptico.
• -53: Variante de configuración que incluye especificaciones ambientales estándar y sin clasificación de protección contra explosiones.
• CU1T: Unidad de conector integrada diseñada específicamente para la interfaz del Bus ESB.

Especificaciones de Hardware

Comunicación Industrial y Conversión de Señal Óptica

El SNT401-53/CU1T realiza la conversión de alta velocidad entre las señales eléctricas del bus ESB y los pulsos ópticos, facilitando un rendimiento de datos fiable entre unidades de control geográficamente separadas. Al utilizar medios de fibra óptica, el módulo elimina las interferencias electromagnéticas (EMI) y los problemas de ruido de modo común que a menudo degradan los enlaces de comunicación estándar basados en cobre en entornos industriales. El módulo mantiene los ciclos de exploración deterministas requeridos por la plataforma CENTUM, asegurando que la sincronización se preserve durante la transición de la señal desde el backplane eléctrico a la transmisión óptica.

Preguntas Frecuentes

P: ¿El SNT401-53/CU1T admite enlaces de fibra óptica redundantes?

R: Sí, el módulo admite rutas ópticas dual-redundantes para asegurar la disponibilidad de la comunicación; asegúrese de que ambos canales estén terminados correctamente para evitar errores de enlace caído en los diagnósticos del DCS.

P: ¿La unidad de conector óptico (CU1T) es reemplazable en campo si la interfaz de fibra se daña?

R: La unidad de conector está diseñada para una integración modular; sin embargo, cualquier mantenimiento o reemplazo de la interfaz de terminación de fibra debe ser realizado por personal autorizado para mantener la integridad ambiental según el Estándar ISA G3.

Pautas de Instalación en Campo

• Asegúrese de que los extremos de la fibra óptica se limpien utilizando un kit de limpieza de fibra industrial aprobado antes de la conexión a la interfaz CU1T para evitar la atenuación de la señal.
• Verifique el radio de curvatura del cable de fibra óptica durante la instalación para evitar microfisuras y la consiguiente pérdida de señal en el núcleo óptico.
• Asegure el módulo SNT401-53/CU1T en el armario de control, asegurándose de que los cables ópticos estén protegidos contra la tensión y las vibraciones físicas.
• Realice una verificación de medición del nivel de luz después de la instalación para confirmar que la potencia óptica recibida esté dentro del rango de funcionamiento especificado del módulo maestro.
• Observe todas las precauciones de seguridad láser al verificar las conexiones de fibra; no inspeccione los terminales de fibra óptica directamente con el ojo desnudo mientras el módulo esté encendido.
