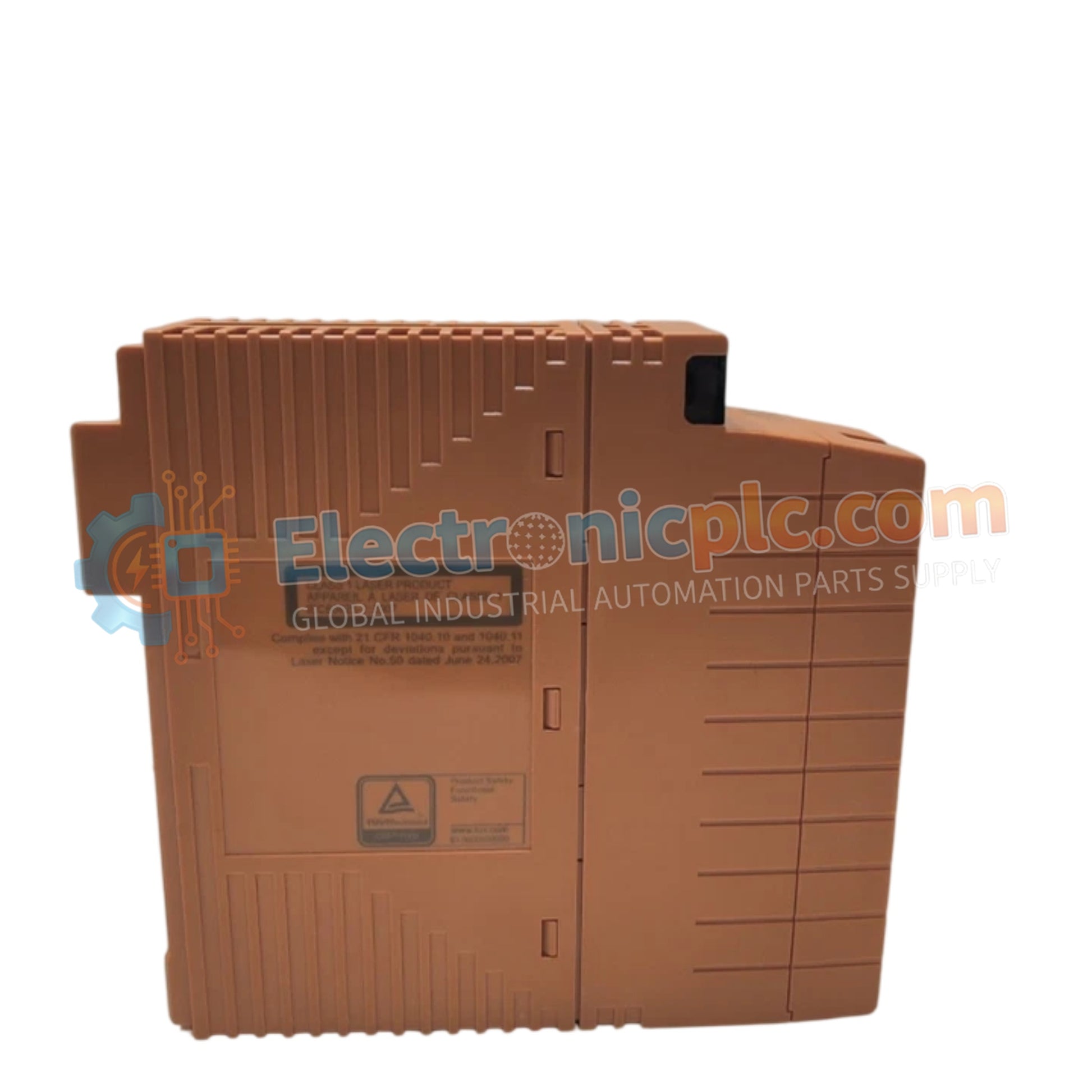

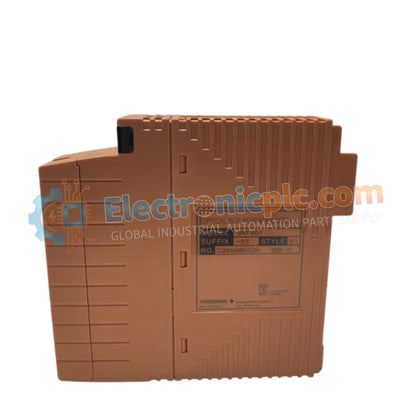

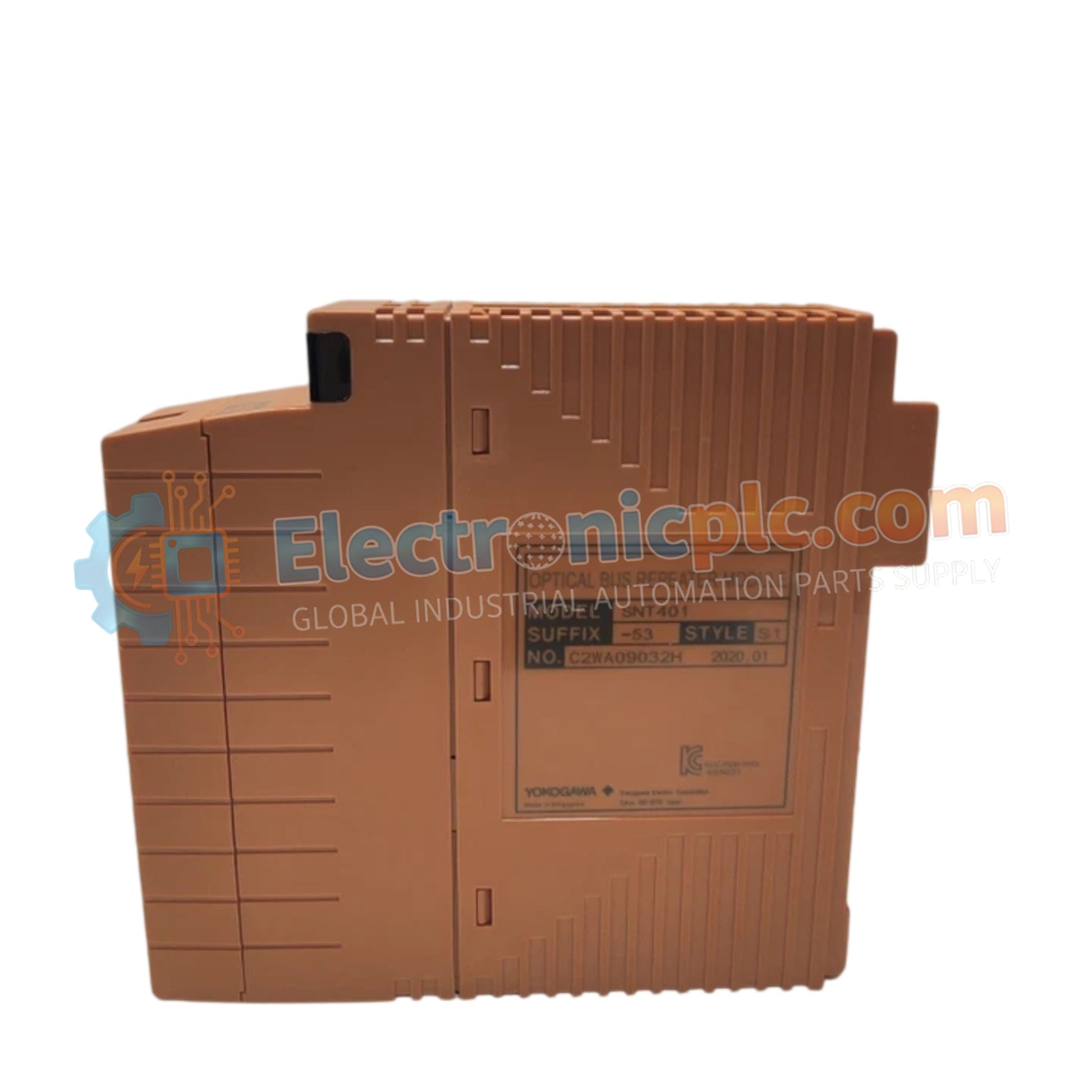

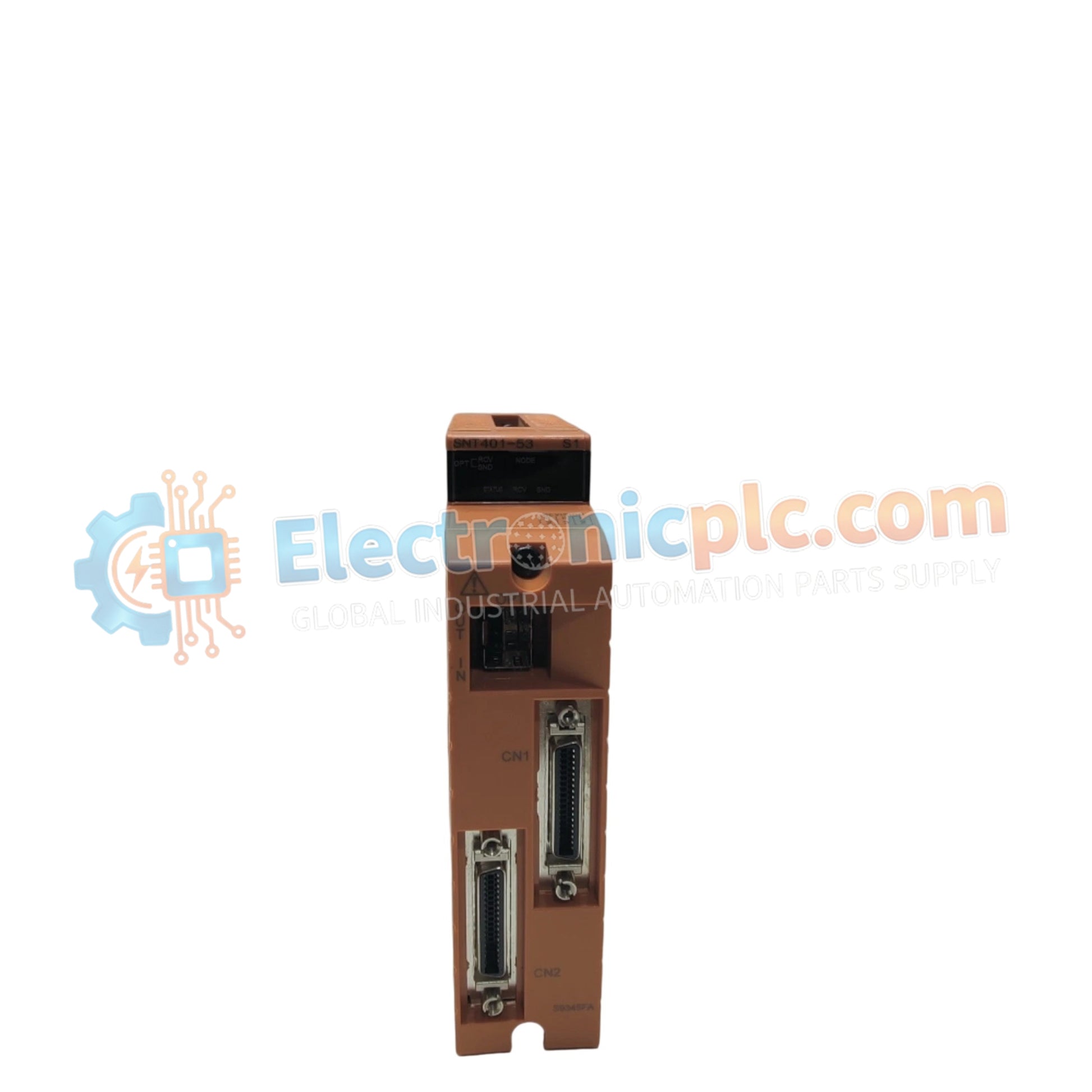

Configurado para la transmisión de señales ópticas de alta velocidad en redes de control CENTUM VP, el Yokogawa SNT401 (Módulo Maestro Repetidor de Bus ESB Óptico SNT401) proporciona una ejecución física/eléctrica directa de la conversión de datos del bus ESB entre nodos locales y remotos.

Especificaciones del Hardware

Integridad de la Señal y Aislamiento Canal a Canal

El módulo SNT401 implementa conversión óptica de alta velocidad para facilitar la comunicación a larga distancia dentro de la arquitectura CENTUM VP. El módulo utiliza técnicas de aislamiento interno para mantener la integridad de la señal frente a la interferencia electromagnética (EMI) prevalente en entornos industriales. La protección de la trayectoria de la señal se logra mediante rigurosos protocolos de aislamiento canal a canal, evitando bucles de tierra y diafonía entre el bus ESB primario y los enlaces ópticos remotos. La unidad asegura un rendimiento de datos determinista para la sincronización del control de procesos en tiempo real.

Preguntas Frecuentes

P: ¿El módulo SNT401 soporta el intercambio en caliente (hot-swapping) durante el funcionamiento activo?

R: No. El SNT401 debe estar apagado y desconectado de la placa posterior del bus ESB antes de su extracción para evitar posibles sobretensiones eléctricas o interrupciones en la comunicación del bus.

P: ¿Cuál es la longitud máxima de cable de fibra óptica soportada para el SNT401?

R: El límite operativo lo definen las ópticas del transceptor, típicamente hasta 5 km, dependiendo de la calidad de la fibra y las especificaciones de atenuación de la infraestructura de cableado instalada en la planta.

Directrices de Instalación en Campo

1. Asegúrese de que el módulo esté instalado en un entorno limpio y no corrosivo que cumpla con el rango de temperatura de funcionamiento especificado.
2. Verifique que la placa posterior del bus ESB esté desenergizada antes de insertar el módulo SNT401 en la ranura designada.
3. Alinee con cuidado la carcasa del módulo con las guías del riel para evitar daños en los pines durante la inserción; apriete los tornillos de retención para asegurar un contacto de puesta a tierra adecuado con el chasis.
4. Al conectar cables ópticos, asegúrese de que los conectores estén limpios y libres de polvo para mantener la atenuación de la señal dentro de los límites del fabricante.
5. Encamine los cables de fibra óptica con un radio de curvatura mínimo de 10 veces el diámetro del cable para evitar microfisuras y degradación de la señal.
6. Verifique que el LED de estado del módulo indique un estado operativo nominal después del encendido antes de iniciar la comunicación con el nodo remoto.
