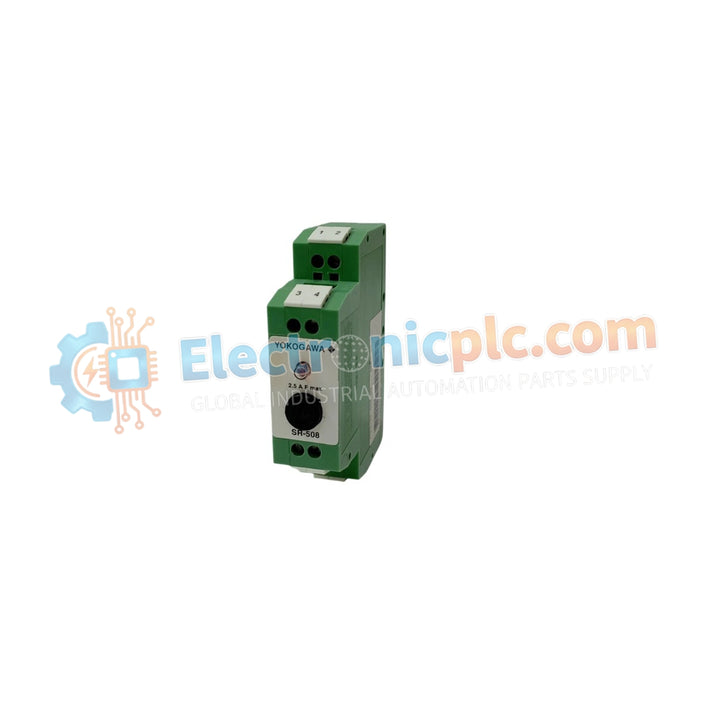

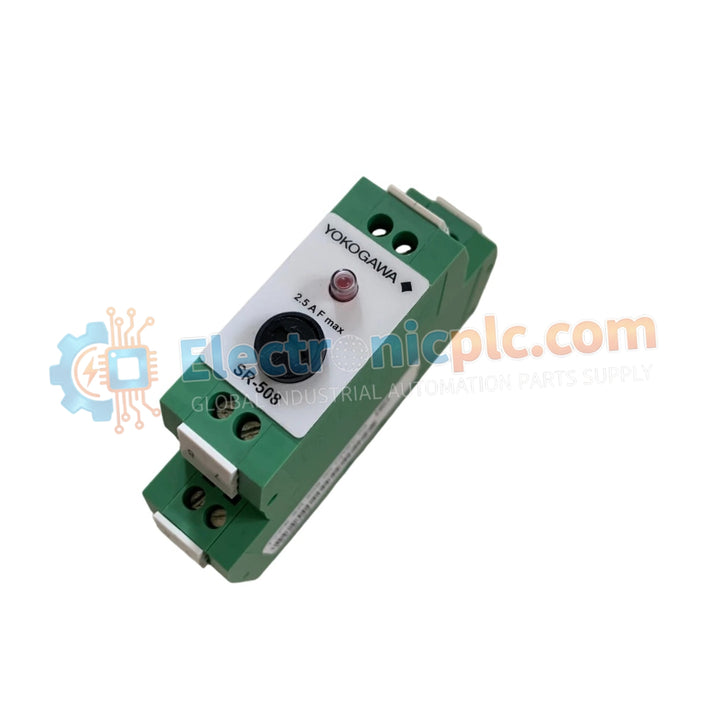

El YOKOGAWA SR-508-00, también catalogado como el Módulo de Relé de Seguridad SR-508, funciona como un componente de hardware dedicado para el enclavamiento crítico de procesos y el aislamiento de señales dentro de las arquitecturas de red de sistemas instrumentados de seguridad (SIS).

Especificaciones de hardware

Ejecución del estado a prueba de fallos y aislamiento galvánico

El SR-508-00 está diseñado para mantener las rutas de señal de alta integridad requeridas para los sistemas instrumentados de seguridad. El mecanismo de relé interno facilita el aislamiento galvánico entre la lógica de control de 24 VCC y la instrumentación del lado del campo, lo cual es necesario para proteger los controladores de seguridad sensibles de las transitorios eléctricos. El módulo está diseñado para la ejecución en estado de fallo seguro; ante la pérdida de energía de entrada o la detección de una falla en el circuito de control interno, el relé se desenergiza para hacer la transición del bucle de proceso a un estado operativo seguro predefinido, minimizando el riesgo de excursiones de proceso incontroladas.

Preguntas frecuentes

P: ¿Se puede utilizar el SR-508-00 en aplicaciones que requieren un rendimiento con clasificación SIL?

R: El SR-508-00 está diseñado para señalización relacionada con la seguridad. Verifique que los parámetros de seguridad y las tasas de falla del módulo se alineen con los requisitos específicos del Nivel de Integridad de Seguridad (SIL) del bucle lógico de seguridad de la instalación.

P: ¿El indicador de estado LED proporciona información sobre el estado del contacto o la alimentación de entrada?

R: El indicador de estado LED integrado proporciona confirmación visual de la excitación de la bobina de entrada. Cuando el LED está iluminado, la bobina del relé interno está energizada y los contactos de salida han pasado a su estado activo.

Guía de instalación en campo

1. Montaje: Encaje el módulo en un carril DIN estándar de 35 mm. Asegúrese de que el clip de bloqueo esté completamente acoplado para evitar que las vibraciones mecánicas comprometan las conexiones de los terminales.
2. Cableado: Utilice un calibre de cable adecuado para los bloques de terminales. Asegúrese de que todas las conexiones estén aseguradas con el par de apriete adecuado para evitar la resistencia de contacto, que es perjudicial para la integridad de la señal de seguridad.
3. Protección eléctrica: Instale el módulo en un recinto con clasificación IP20 o superior para evitar la entrada de polvo y el contacto accidental con componentes eléctricos con corriente.
4. Mantenimiento: Durante la inspección de rutina, verifique que el indicador de estado LED rastrea con precisión el estado lógico del sistema de control. Si el relé no hace la transición a pesar de una entrada activa, reemplace el módulo inmediatamente para mantener la función de seguridad.
