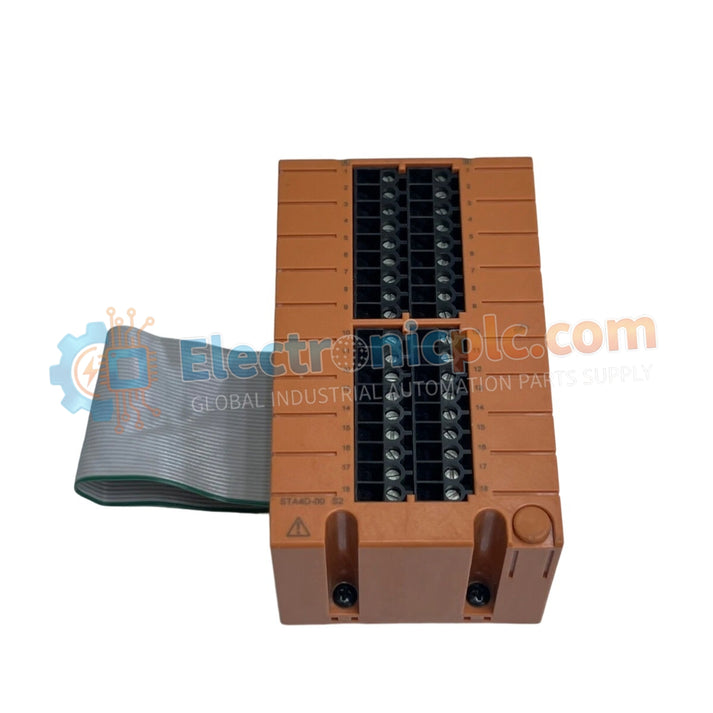

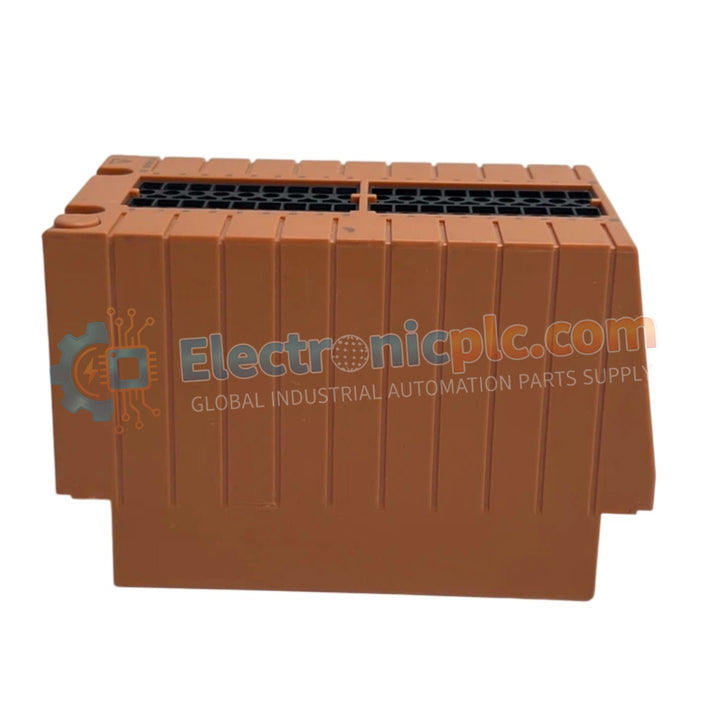

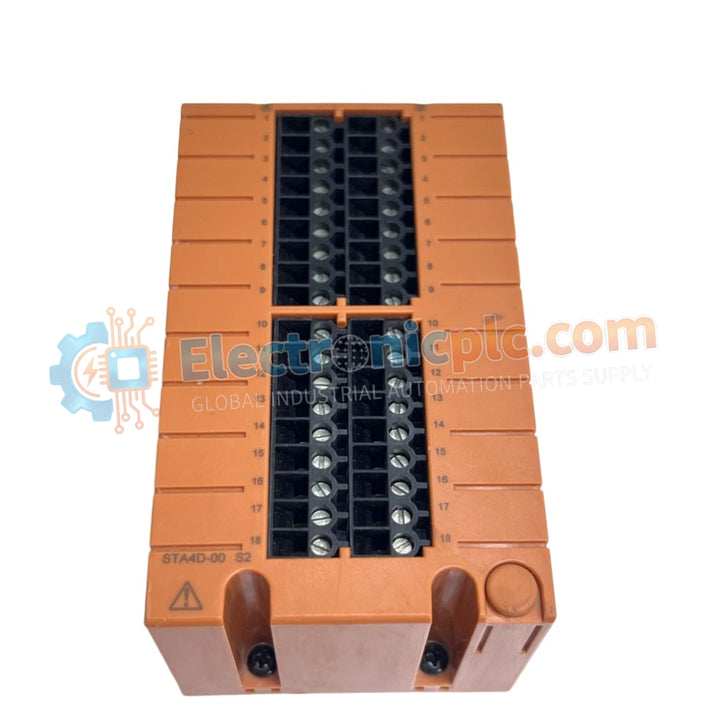

El Yokogawa STA4D-00 S2, también catalogado como el bloque de terminales de abrazadera de presión STA4D-00, funciona como un componente de hardware dedicado para la terminación del cableado de campo dentro de las redes de distribución de señales de E/S de DCS.

Especificaciones de hardware

Aislamiento de canal a canal y estabilidad de la terminación

El bloque de terminales STA4D-00 S2 mantiene la integridad de la trayectoria eléctrica mediante el uso de abrazaderas de presión de alta tensión que aseguran conexiones herméticas para los conductores de campo. Esta configuración minimiza la caída de voltaje en el punto de terminación y evita las fluctuaciones de señal en los bucles analógicos de bajo nivel. La arquitectura del módulo está diseñada para acomodar el cableado de señal industrial estándar, proporcionando el aislamiento y la estabilidad de montaje necesarios para evitar el contacto intermitente de la señal inducido por vibraciones durante las operaciones de proceso continuas.

Preguntas frecuentes

P: ¿Puede el STA4D-00 S2 adaptarse a diferentes calibres de cable?

R: El mecanismo de la abrazadera de presión está diseñado para un rango específico de tamaños de conductor, típicamente de 0,5 mm cuadrados a 2,5 mm cuadrados. Consulte la placa de identificación del bloque de terminales para conocer las especificaciones de par precisas y los límites máximos de calibre del cable para asegurar una sujeción firme sin dañar el conductor.

P: ¿Se requiere una conexión a tierra específica para el chasis del STA4D-00 S2?

R: Si bien el bloque de terminales proporciona terminación eléctrica para las señales, el riel de montaje o el chasis deben estar conectados a la tierra de protección del sistema (PE) para mantener la continuidad del blindaje y minimizar el ruido de modo común en el rack de E/S.

Pautas de instalación en campo

1. Asegúrese de que el bloque de terminales esté firmemente montado en el riel DIN o soporte de montaje designado, asegurándose de que el mecanismo de bloqueo esté completamente acoplado.
2. Pele el aislamiento del cable a la longitud especificada por la geometría del terminal para evitar que el cobre quede expuesto y, al mismo tiempo, asegurar la profundidad de contacto completa dentro de la abrazadera.
3. Inserte los conductores individualmente en las abrazaderas de presión; verifique que no haya hilos de cable pellizcados o que sobresalgan de la salida de la abrazadera.
4. Apriete los tornillos de la abrazadera al valor de par recomendado para evitar problemas de expansión/contracción térmica con el tiempo.
5. Utilice casquillos adecuados para cables trenzados para mantener la fuerza de sujeción y evitar la fatiga del cable a largo plazo.
6. Verifique la continuidad desde el punto de terminación de campo hasta el conector del plano posterior del módulo de E/S utilizando un multímetro digital antes de energizar el bucle.
