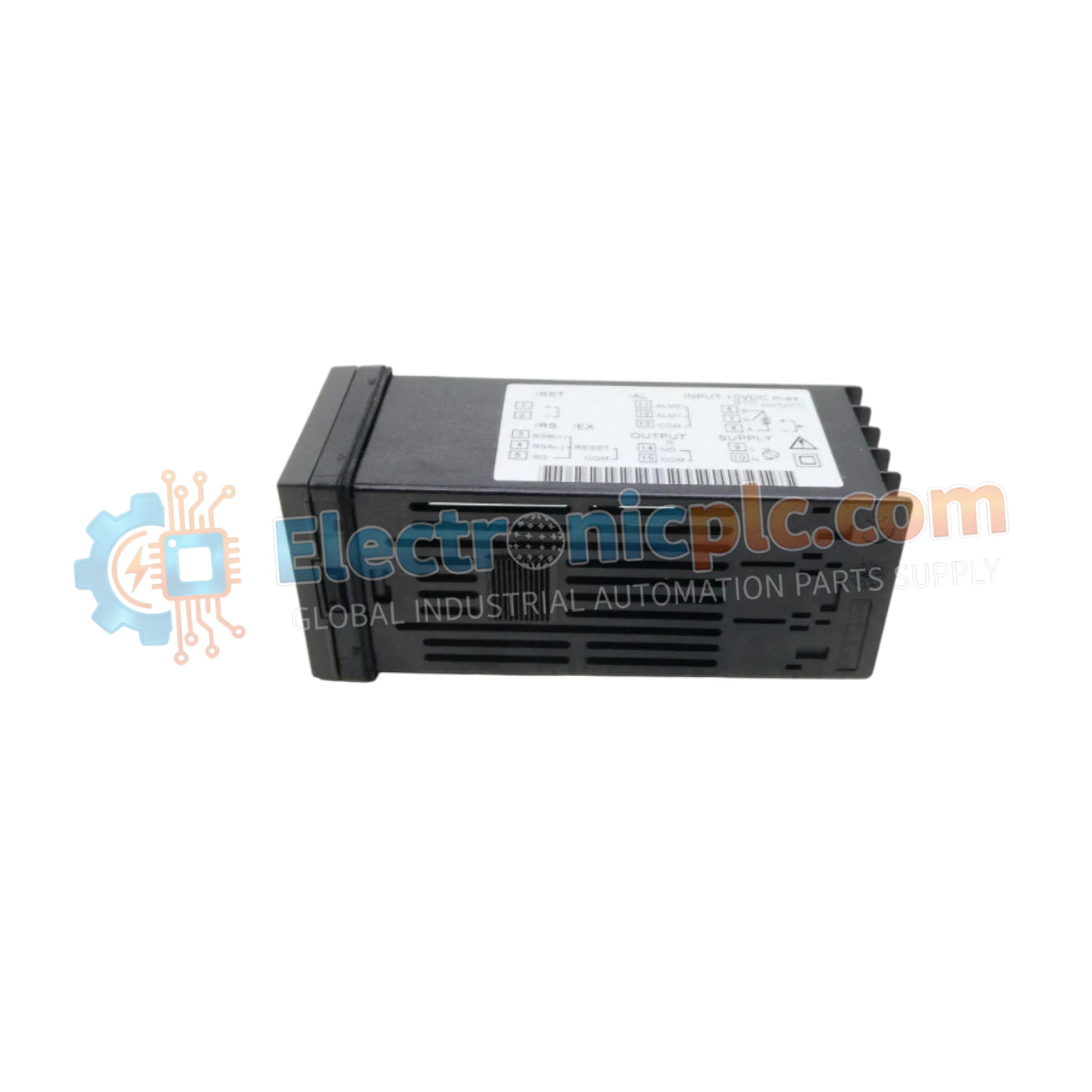

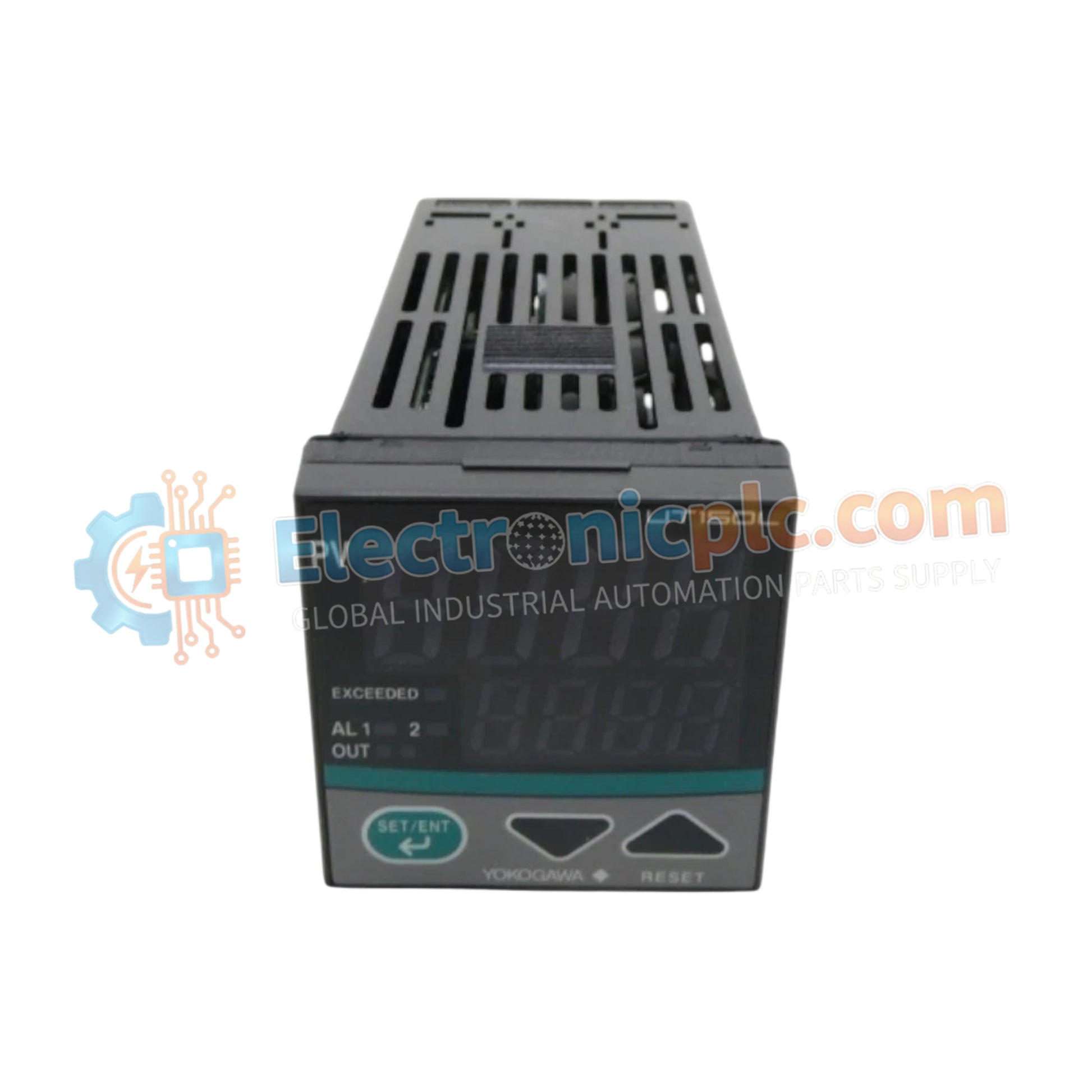

Configurado para una monitorización precisa de procesos y enclavamientos de seguridad, el YOKOGAWA UT150L (controlador de límite UT150L) proporciona una ejecución física/eléctrica directa. Este componente de hardware funciona como un controlador de límite DIN de 1/16, utilizando etapas de entrada universales para monitorizar variables como temperatura, presión o flujo, y activando salidas de relé SPDT al superar umbrales.

Especificaciones de hardware

Monitorización de procesos industriales y acondicionamiento de señales

El UT150L presenta una arquitectura de entrada versátil capaz de procesar diversas señales, incluidos termopares tipo K, J, T, E, R, S, B, N, W y PL2, así como sensores RTD Pt100/JPt100. Para bucles de tensión y corriente, acepta directamente entradas de 0-1 V, 0-5 V, 1-5 V o 0-10 V, y señales de 4-20 mA a través de resistencias de derivación externas. El dispositivo integra control PID con supresión de sobreimpulso y capacidades de autoajuste, lo que garantiza que la estabilidad del proceso se mantenga incluso en entornos industriales dinámicos donde la fluctuación de variables es frecuente.

Preguntas frecuentes

P: ¿El UT150L proporciona aislamiento galvánico entre la señal de entrada y la salida de relé?

R: Sí, el controlador mantiene el aislamiento eléctrico entre la etapa de entrada del sensor y la salida del relé SPDT para proteger el circuito de procesamiento interno de transitorios de modo común en el lado de campo.

P: ¿Se puede conectar la entrada de corriente de 4-20 mA directamente a los terminales de entrada del módulo?

R: No, la señal de 4-20 mA debe convertirse a una señal de voltaje utilizando una resistencia de derivación externa de precisión antes de llegar a los terminales de entrada del UT150L para asegurar un escalado de medición adecuado.

Pautas de instalación en campo

• Verifique que las dimensiones del recorte del panel sean exactamente de 45 mm x 45 mm (+0.6/-0 mm) para asegurar que la carcasa DIN de 1/16 encaje de forma segura con los soportes de montaje proporcionados.
• Utilice cableado apantallado de par trenzado para todas las entradas de sensores analógicos para evitar que la interferencia electromagnética (EMI) afecte la precisión de ±0.5% de la medición.
• Asegúrese de que la carga de salida del relé no exceda los 3 A a 250 VCA; utilice un contactor de interposición para cargas inductivas de mayor potencia para evitar la soldadura de los contactos.
• Conecte la tierra del sensor (si corresponde) y el común del instrumento a un único punto de tierra confiable en el gabinete para minimizar los bucles de tierra y el ruido de la señal.
• Confirme que la temperatura ambiente de funcionamiento se mantenga entre -10 y 50 °C, y proporcione una ventilación adecuada dentro del panel de control para evitar el sobrecalentamiento del controlador de pantalla LED y las etapas de la fuente de alimentación.
