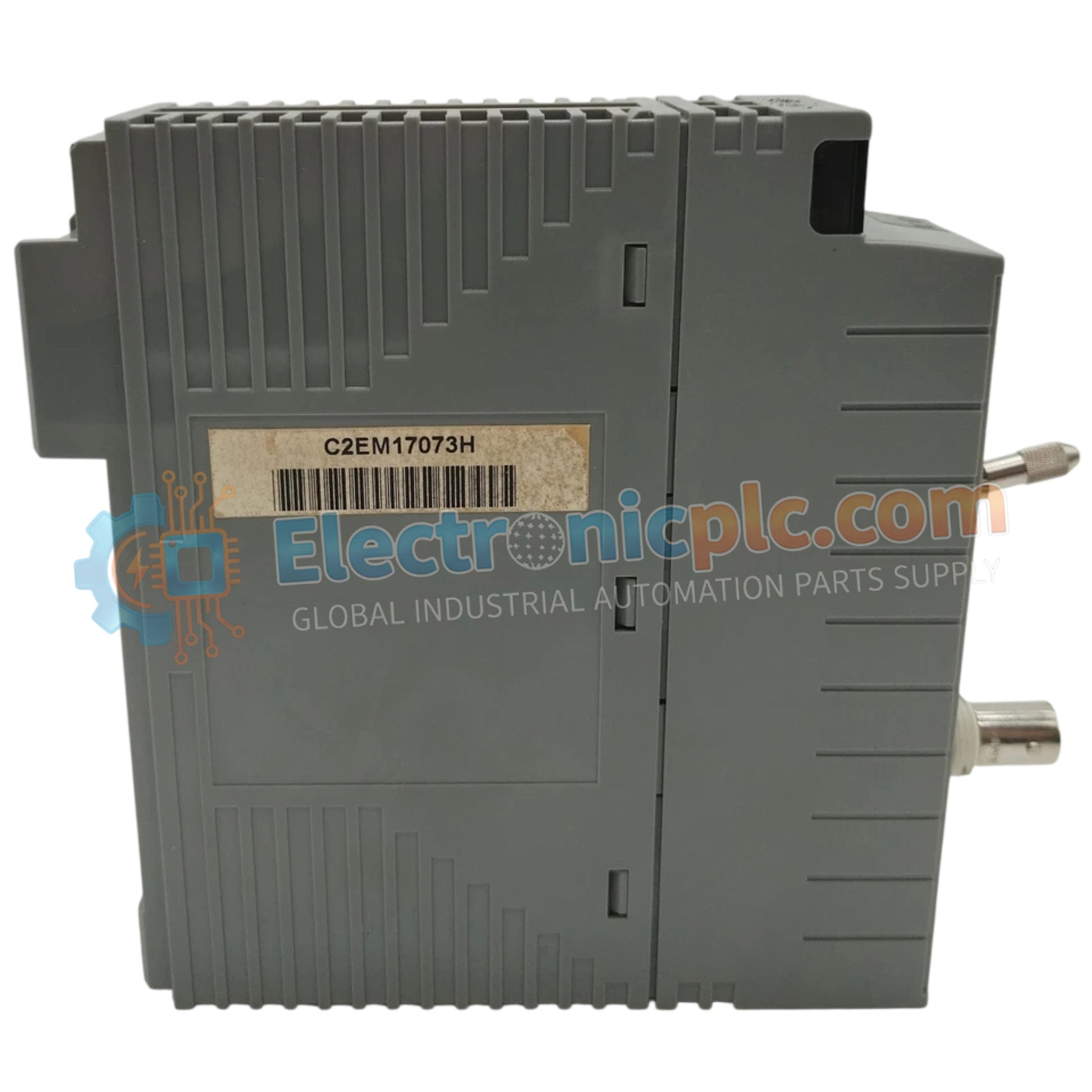

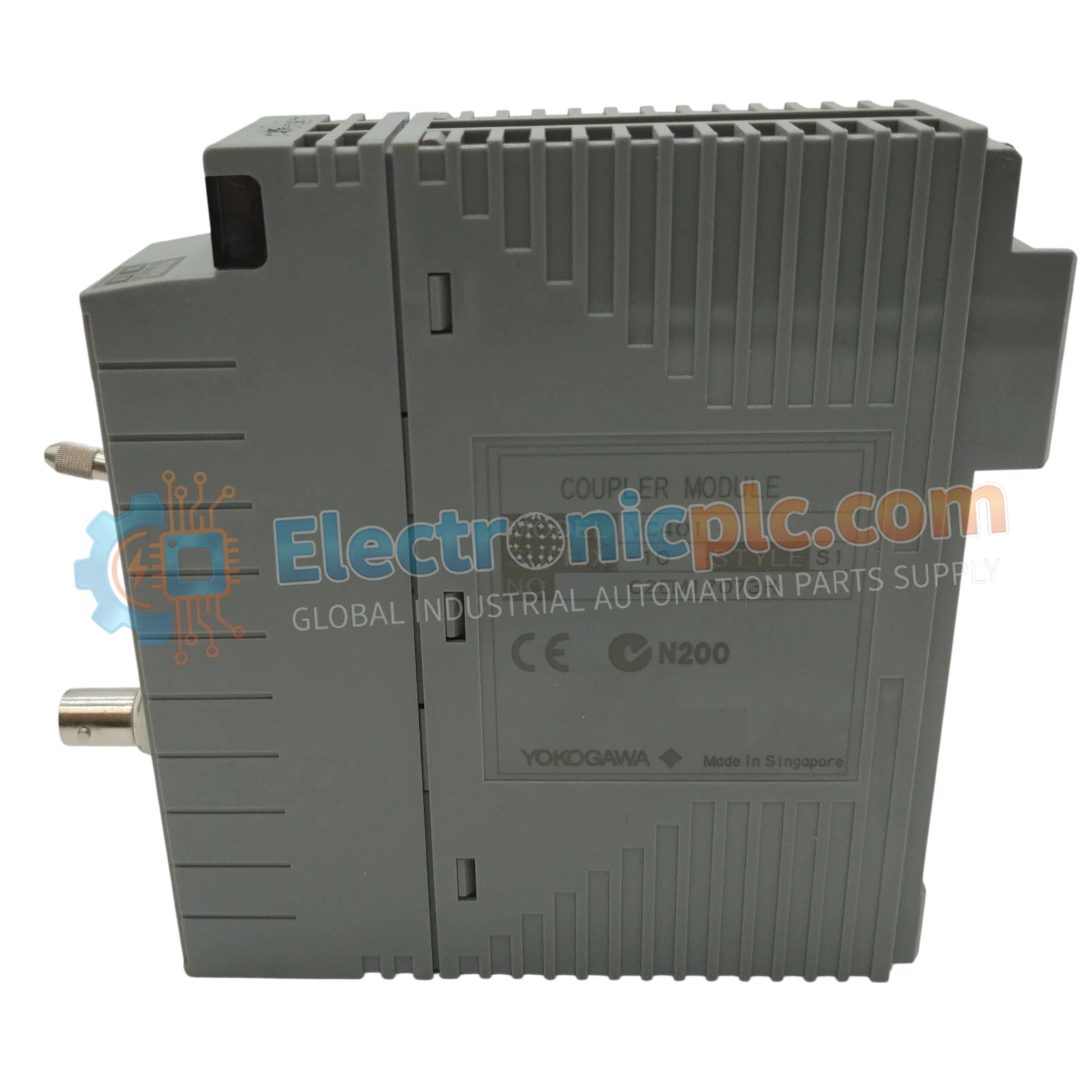

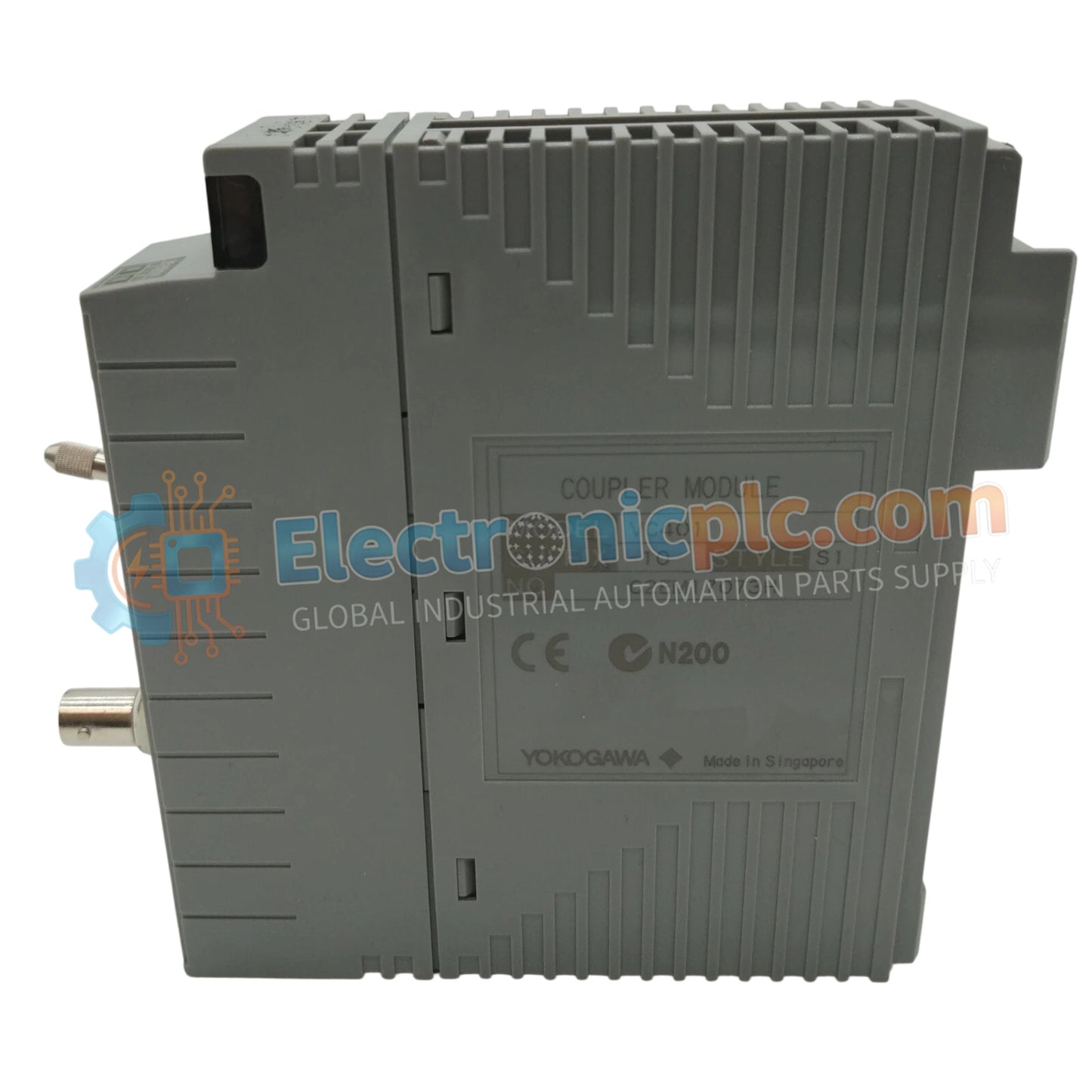

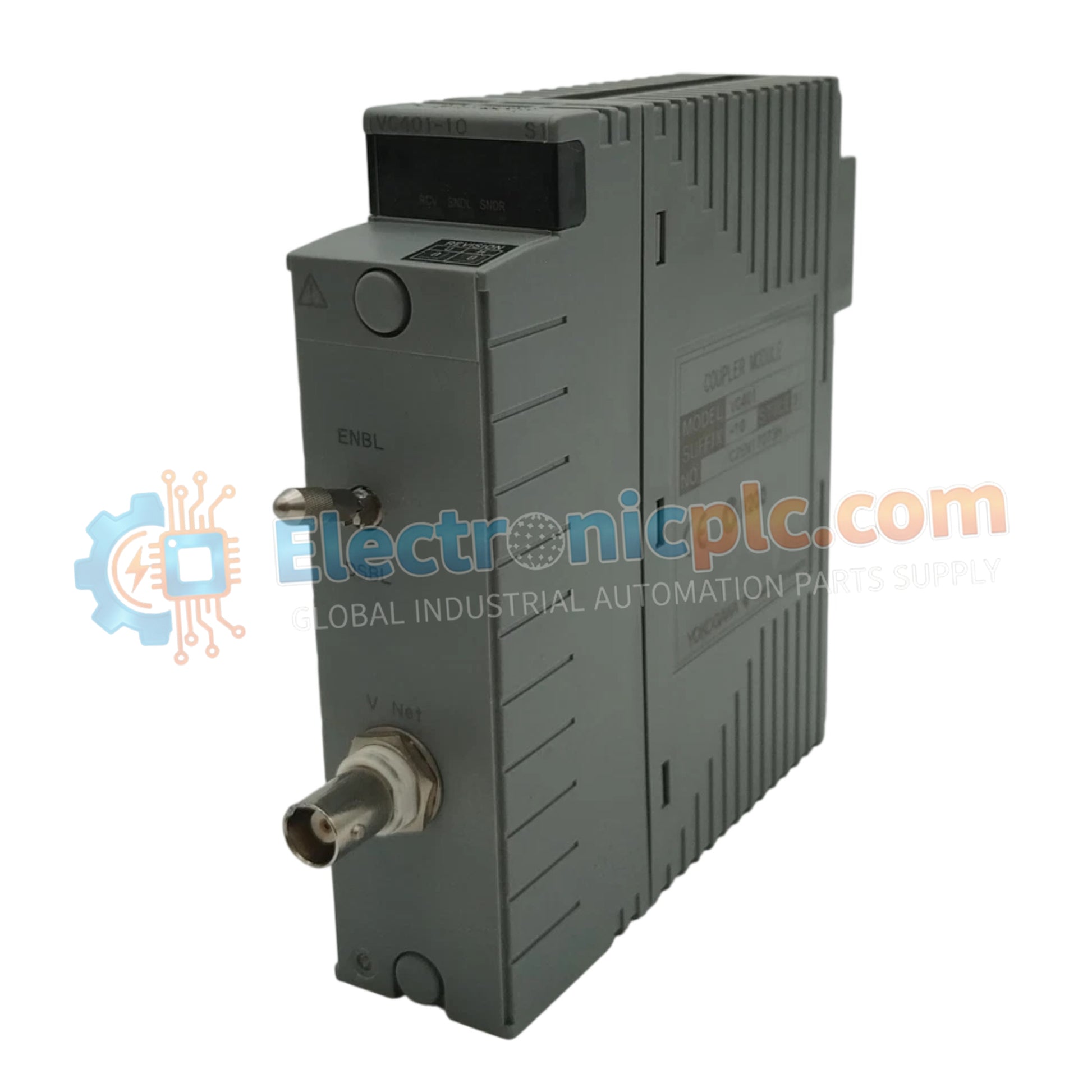

Configurado para el acoplamiento determinístico de señales en redes DCS y de control, el YOKOGAWA VC401-10 (Módulo Acoplador VC401-10 S1) proporciona un puente físico directo de señales y sincronización de datos de plano posterior a través de arquitecturas de plataforma S1.

Especificaciones de Hardware

Conectividad de Comunicación de Control Industrial

El VC401-10 facilita la comunicación de bus de plano posterior de alta velocidad, permitiendo la escalabilidad modular de la densidad de E/S dentro de los racks del sistema Yokogawa S1. Sirve como un punto de unión central para la distribución de datos, asegurando que las latencias de comunicación entre el controlador y las tarjetas de E/S conectadas permanezcan dentro de límites determinísticos. El diseño del hardware se centra en la integridad de la ruta de la señal, proporcionando el puente eléctrico requerido para bucles de control complejos, al tiempo que mantiene la compatibilidad con el flash del firmware para mejoras periódicas del sistema y actualizaciones operativas.

Preguntas Frecuentes

P: ¿El VC401-10 requiere una posición de ranura específica dentro del rack S1?

R: Sí, el módulo acoplador debe instalarse en la ranura designada del plano posterior asignada para el puente de comunicación para asegurar una asignación correcta de la dirección del bus y la sincronización de la señal.

P: ¿Es este módulo compatible con otros planos posteriores de la serie Yokogawa?

R: No, el VC401-10 está diseñado específicamente para la arquitectura del plano posterior de la serie S1 y no es intercambiable con los planos posteriores de la serie S3 u otros sistemas Yokogawa heredados.

Guías de Instalación en Campo

• Inspeccione los pines del conector del plano posterior en busca de oxidación o daños antes de asentar el módulo VC401-10 para evitar errores de comunicación del bus.
• Inserte el módulo firmemente en el rack S1 hasta que los clips de bloqueo encajen, asegurando la estabilidad mecánica bajo vibración.
• Verifique que la configuración del sistema se haya actualizado para reconocer el módulo acoplador recién instalado antes de iniciar la comunicación de E/S.
• Aleje cualquier cableado de señal auxiliar del plano posterior del acoplador para minimizar el riesgo de interferencia electromagnética (EMI) en el bus de datos de alta velocidad.
• Asegúrese de que el módulo se mantenga dentro del entorno operativo nominal para evitar la degradación térmica de los componentes de comunicación internos.
