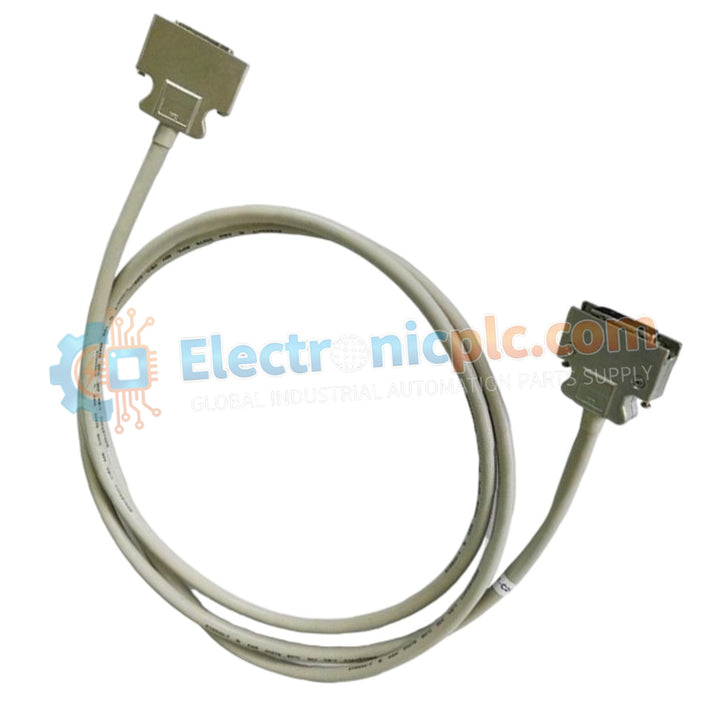

Configurado para la interconexión de señales de alta velocidad entre nodos de red, el YOKOGAWA YCB301-C500 (Cable de Bus ESB YCB301) proporciona una ejecución eléctrica física directa para el tránsito de datos dentro de las arquitecturas de control CENTUM VP. Este conjunto de cable utiliza una interfaz de 36 a 36 pines para mantener enlaces de comunicación deterministas a través del sistema de control distribuido.

Especificaciones del Hardware

Integridad de la Señal de la Red de Control

El YCB301-C500 está diseñado para facilitar un intercambio de datos fiable manteniendo características de impedancia consistentes a través de la interfaz de 36 pines. Esta conexión de alta densidad soporta la propagación de las señales del bus ESB, asegurando que la temporización de los datos y la amplitud de la señal permanezcan dentro de los parámetros estrictamente definidos requeridos para las redes tolerantes a fallos de CENTUM VP. El blindaje adecuado y la construcción mecánica están integrados en el conjunto para mitigar los riesgos de interferencia electromagnética (EMI) en entornos de gabinetes industriales con alto nivel de ruido.

Preguntas Frecuentes

P: ¿Es este cable adecuado para su uso en áreas de alta vibración?

R: Sí, los conectores del cable están diseñados para una sujeción segura a los planos posteriores de los módulos, proporcionando una retención mecánica que resiste el aflojamiento debido a los perfiles de vibración industrial. Asegúrese de que los clips de bloqueo del conector estén completamente enganchados durante la instalación.

P: ¿Se puede extender la longitud de 2 metros mediante la conexión en cadena de varios cables YCB301?

R: No, la arquitectura del bus ESB dicta limitaciones estrictas en las longitudes de los cables y la temporización de las señales. Extender el bus más allá de las especificaciones de diseño puede provocar la degradación de la señal y tiempos de espera de comunicación. Utilice únicamente la longitud requerida para la instalación específica.

Guías de Instalación en Campo

1. Inspeccione ambos conectores de 36 pines en busca de pines doblados u oxidados antes de la instalación. Una conexión de pin comprometida puede provocar errores intermitentes de comunicación del bus.

2. Al tender el cable, mantenga un radio de curvatura mínimo según lo especificado por la construcción del cable para evitar la fatiga del conductor interno o daños en el blindaje.

3. Mantenga el cable del bus ESB físicamente separado de las líneas eléctricas de alto voltaje y el cableado de los motores de CA para minimizar el acoplamiento de ruido inductivo.

4. Alinee el conector verticalmente con el puerto del módulo y empuje firmemente hasta que el mecanismo de bloqueo haga clic en la posición de enganche.

5. Fije el cable al marco del gabinete usando bridas o canales de gestión de cables, asegurándose de que el conector no esté bajo tensión o esfuerzo físico.
