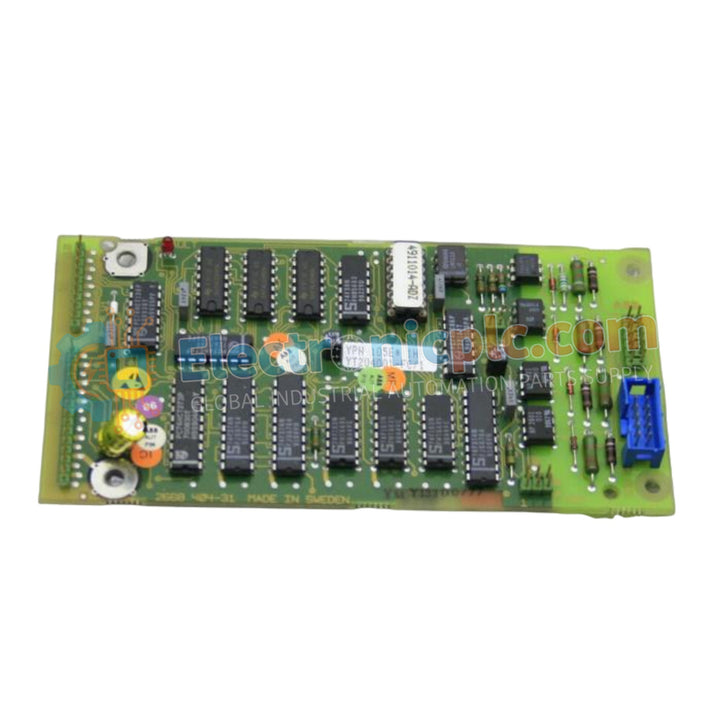

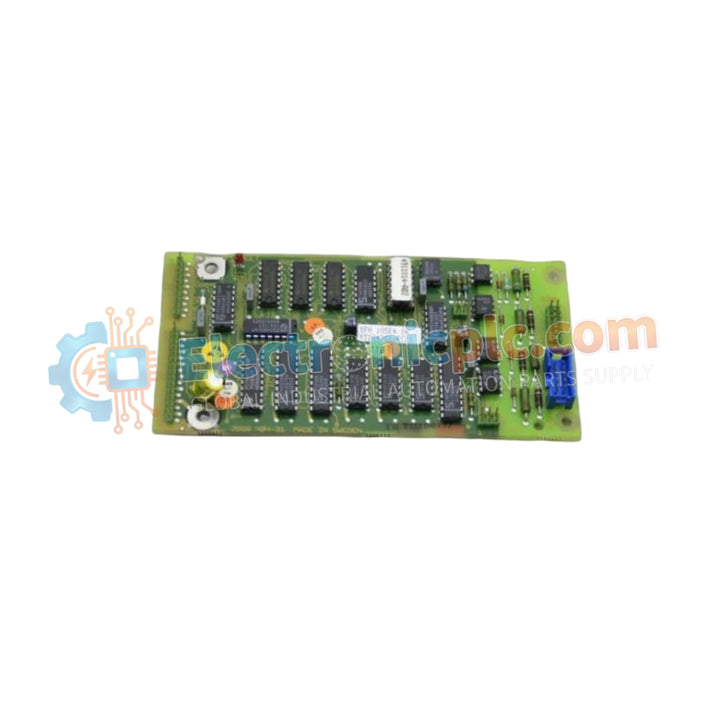

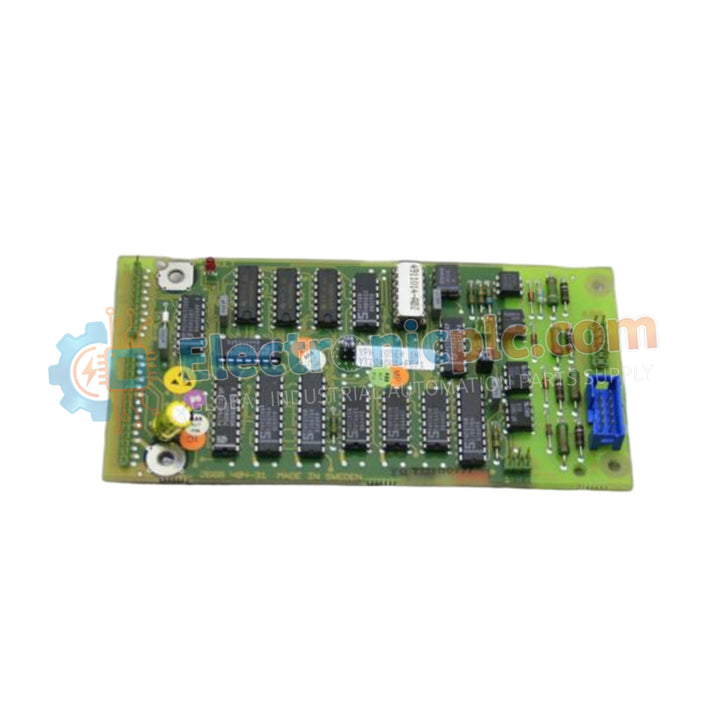

La YOKOGAWA YPH105E (placa de circuito impreso YT204001-FC) funciona como un componente de hardware interno fundamental diseñado para el enrutamiento de señales, la ejecución lógica y la gestión de la interfaz a nivel de sistema dentro de la instrumentación industrial de Yokogawa. Este ensamblaje de placa de circuito impreso está diseñado para facilitar la conexión electrónica precisa requerida entre los sensores de instrumentación de campo y las unidades principales de procesamiento de control.

Especificaciones del Hardware

Arquitectura Lógica Electrónica

Como componente fundamental del chasis de instrumentación, la YPH105E admite la transmisión de señales de alta velocidad y la integridad de los datos. Su diseño de circuito está optimizado para mantener una baja impedancia y una alta supresión de ruido de modo común, asegurando que las señales analógicas o digitales sensibles del campo no se corrompan durante las etapas de procesamiento. Al actuar como el puente lógico de procesamiento central, la placa garantiza que el controlador pueda traducir las entradas de campo en lógica de control accionable con una latencia mínima.

Preguntas Frecuentes

P: ¿Es esta placa compatible con diferentes modelos de instrumentación Yokogawa?

R: La YPH105E es específica para un modelo. La compatibilidad depende de la revisión exacta del host de instrumentación. Debe verificar el número de pieza (YT204001-FC) con la placa existente en su equipo para garantizar una coincidencia eléctrica y mecánica exacta.

P: ¿Qué precauciones se deben tomar durante el mantenimiento o reemplazo?

R: Debido a que esta placa contiene circuitos integrados sensibles, debe seguir estrictamente los protocolos de Descarga Electrostática (ESD). Use una pulsera conectada a tierra y mantenga la placa en una bolsa antiestática hasta el momento de la instalación. Nunca toque los conectores de borde chapados en oro con los dedos desnudos, ya que los aceites de la piel pueden causar corrosión con el tiempo.

Pautas de Instalación en Campo

1. Aislamiento de la Alimentación: Aísle siempre la fuente de alimentación del bastidor de instrumentación antes de intentar acceder o retirar módulos internos para evitar cortocircuitos accidentales.

2. Alineación: Asegúrese de que la placa esté perfectamente alineada con las guías del backplane antes de la inserción. No fuerce la placa; debe deslizarse suavemente en el conector.

3. Asentamiento: Presione firmemente la placa hasta que el conector de borde esté completamente asentado. Un asentamiento incorrecto puede provocar fallas intermitentes de la señal o inestabilidad del sistema.

4. Verificación: Después de la instalación, realice una autocomprobación de encendido (POST) a través de la interfaz de diagnóstico del instrumento para asegurarse de que la placa se inicialice correctamente y no informe errores de estado de hardware.

5. Fijación: Asegure la placa usando los tornillos de retención asociados para garantizar que permanezca resistente a las vibraciones en entornos industriales de uso intensivo.
