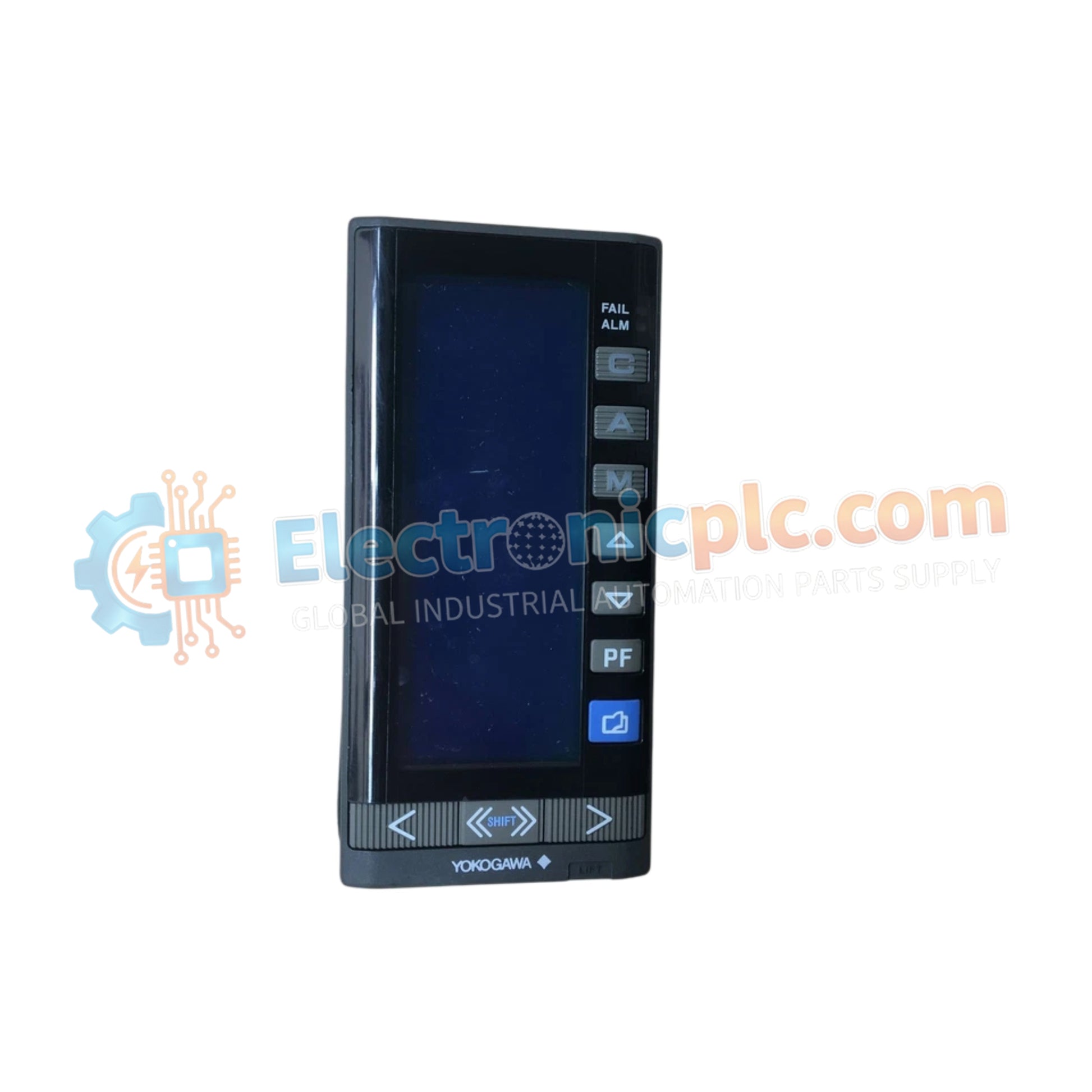

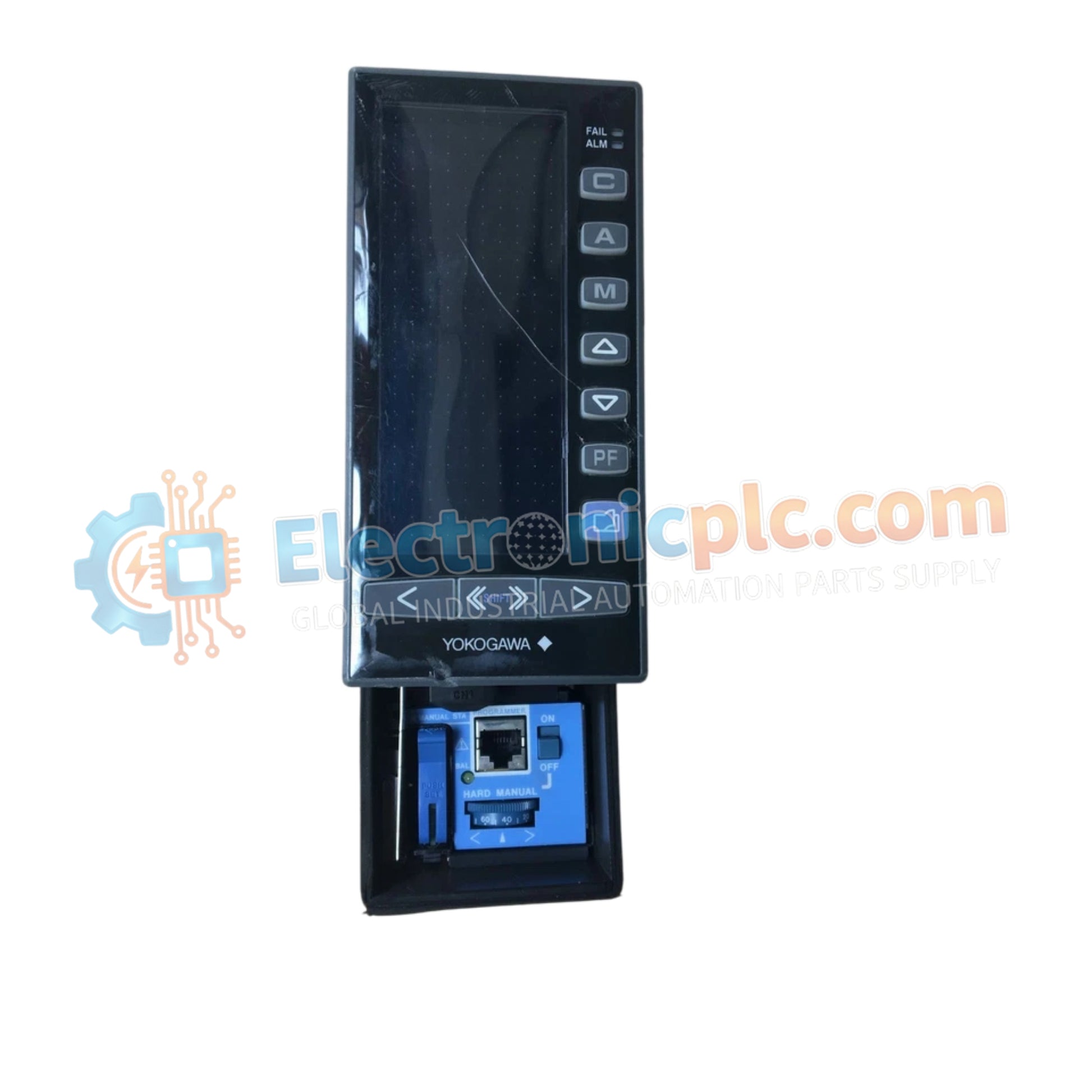

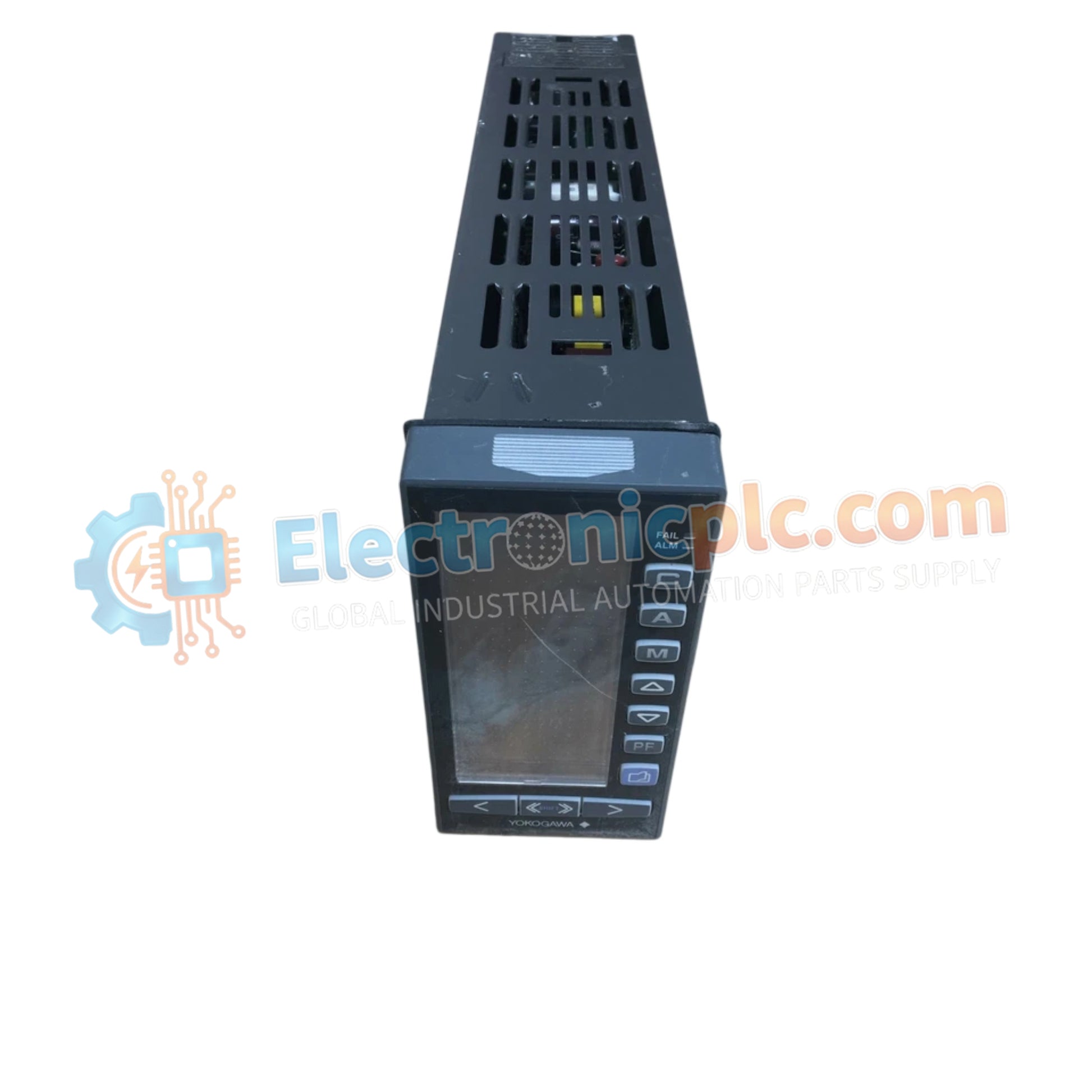

Configurado para control de procesos de bucle único en entornos industriales, el Yokogawa YS1700-030 (Controlador Indicador Programable YS1700) proporciona ejecución física directa de la lógica de control a través de una interfaz a color de alta resolución.

Desglose de Sufijos y Matriz de Modelos

• YS1700: Designación de la serie base para la plataforma de controlador indicador programable OpreX Control Devices.
• 030: Identificador de configuración para la capacidad de E/S basada en hardware y el soporte de protocolo de comunicación integrado.

Especificaciones de Hardware

Control de Procesos y Conectividad DCS

El YS1700-030 aprovecha el soporte integrado del protocolo de bucle HART de 4-20 mA para interactuar con transmisores de campo, facilitando la adquisición precisa de datos dentro de entornos DCS. El dispositivo utiliza aislamiento canal a canal para evitar bucles de tierra e interferencias de ruido de modo común en arreglos complejos de cableado de señal. Además, el controlador cuenta con compensación interna de unión fría (CJC) para entradas de termopares, lo que garantiza la precisión de la medición en diversas temperaturas de proceso sin requerir hardware de acondicionamiento de señal externo.

Preguntas Frecuentes

P: ¿El YS1700-030 admite el intercambio en caliente de módulos de E/S durante la operación?

R: No. El YS1700-030 está diseñado para instalación estacionaria en panel. La expansión o el mantenimiento del módulo requiere apagar el controlador y aislar el cableado de campo asociado para evitar fallas eléctricas.

P: ¿La interfaz Ethernet es estándar en el modelo YS1700-030?

R: El YS1700-030 incluye RS-485 como interfaz de comunicación estándar. MODBUS/TCP a través de Ethernet es una característica opcional que requiere una configuración de hardware específica; verifique el código de sufijo si se requiere la integración de red a través de Ethernet.

Pautas de Instalación en Campo

• Recorte del Panel: Asegúrese de que las dimensiones del recorte del panel sean estrictamente 138 mm por 68 mm (+1/-0 mm) para mantener la integridad del sellado del panel frontal con clasificación IP65.
• Segregación del Cableado: Mantenga la separación física entre las líneas de señal analógica de bajo voltaje y los conductores de la fuente de alimentación de alto voltaje para mitigar el impacto EMI en los bucles de control de 4-20 mA.
• Blindaje: Asegúrese de que todos los blindajes de los cables de señal estén conectados a tierra en un único punto de tierra de instrumento dedicado para evitar corrientes circulantes y ruido de bucle de tierra.
• Ventilación: Mantenga una distancia mínima de 50 mm por encima y por debajo del controlador para asegurar la disipación térmica, ya que la temperatura de operación debe permanecer dentro del rango de 0 a 50 °C para evitar la degradación de la pantalla LCD.
